x86-64 ASM vs x86-32 ASM

• 64-bit Wortbreite
  • 64-bit Adressen \to$\to$ 2^{64}$2^{64}$ Byte bzw. 16$16$ EB Hauptspeicher adressierbar
  • 64-bit Register
• in GRA: Kommentare mit //

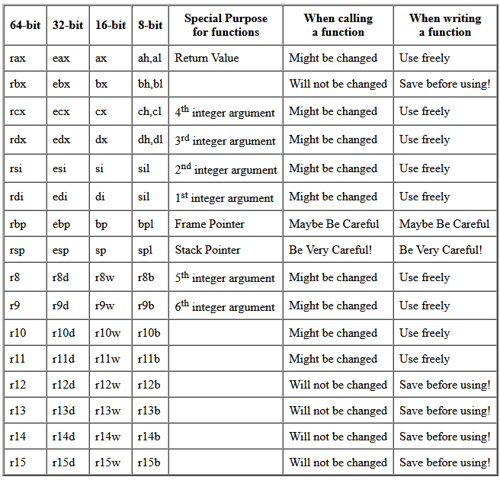

Registerüberblick

• unteren 8 Bits von esp, ebp, esi, edi jetzt adressierbar

• 8 neue GPR hinzugefügt und nach Größe beschriftet (d - DWORD, w- WORD, b - BYTE)

• EFLAGS auch auf 64-bit erweitert

• (!) bei schreibendem Zugriff auf 32-bit Register (und nur auf 32-bit Register, nicht auf kleinere) werden die oberen 32-bits von dem dazugehörigen 64-bit Register auf 0 gesetzt

  • z.B. mov eax, 0xffffffff führt dazu, dass im Register rax jetzt 0x00000000ffffffff liegt

Immediate-Operanden

• 64-bit Immediates nur bei mov erlaubt
  • mov rax, 0xaaaabbbbccccdddd erlaubt
  • add rax, 0xaaaabbbbccccdddd nicht erlaubt
• 32-bit Immediates sind sign-extended (das oberste Bit der unteren 32 Bits wird an allen Stellen der oberen 32 Bits kopiert)
  • z.B. add rax, 0xffffffff führt dazu, dass man eigentlich 0xffffffffffffffff auf rax “addiert”

IA-64 und IA-32 Software Development Manual

Instruktionen lesen und verstehen

• Kapitel 3 bis 6 beinhalten alle Befehle der ISA
• relevant: Instruction, 64-bit Mode, Description
  • Instruction: Syntax der Operation und Operanden
    • r: Registeroperand mit Größe in Bits
    • m: Speicheroperand
    • imm: Immediate
  • 64-bit Mode: Operation kann (oder kann nicht) auf x86-64 verwendet werden
    • alles andere als Valid bedeutet, dass die Operation nicht verwendet werden kann
  • Description: kurze Erklärung der Operation

System Calls

• aus Sicherheitsgründen unterliegen Programme auf Linux gewisse Restriktionen (z.B. R / W)
• Zugriff wird über Anfragen an das Betriebssystem (Syscalls) geregelt
  • Interface zwischen Programm und OS
  • Syscalls kann man sich als Funktionsaufruf vorstellen
  • Syscalls werden eindeutig über System Call Numbers identifiziert

System Calls auf x86-64 Linux Systeme

• solche ISAs haben die Instruktion syscall
  • übergibt Kontrolle an Kernel des Betriebssystems und führt Syscall aus
  • danach wird normale Programmausführung fortgesetzt
• Reihenfolge der Argumente (Konvention): rdi, rsi, rdx, r10, r8, r9
• Nummer des Syscalls wird in rax weitergeleitet
• Die Adresse, an der die Programmausführung i.A. nach dem System Call fortgesetzt wird, wird in rcx gespeichert
• Ergebnis des Syscalls wird in rax geschrieben
  • ein Ergebnis zwischen -4095 (inkl.) und -1 (inkl.) bedeutet, dass ein Fehler aufgetreten ist

Layout einer Programmbinary

• Binaries liegen als ELF-Datei (Executable and Linkable Format) vor
  • enthalten Programmcode und Metadata
• beim Laden des Programmbinaries sind für das OS folgende Informationen wichtig:
  • Adressen an welche Segmente geladen werden sollen (im Program-Header)
  • Adresse an der die Programmausführung beginnen soll (Label: _start) (im Datei-Header)
• Binaries lassen sich mit readelf anzeigen

Start eines Programms

• mittels eines System Calls: execve
  • liefert bei erfolgreicher Ausführung kein Rückgabewert
  • stattdessen wird das aktuelle Programm durch das neue “ersetzt” (Programmbinary wird im Speicher geladen und ein neuer Stack initialisiert)
• Syntax: ./testprog arg1 arg2 ...
• Inhalt der General-Purpose-Register am Anfang unspezifiziert

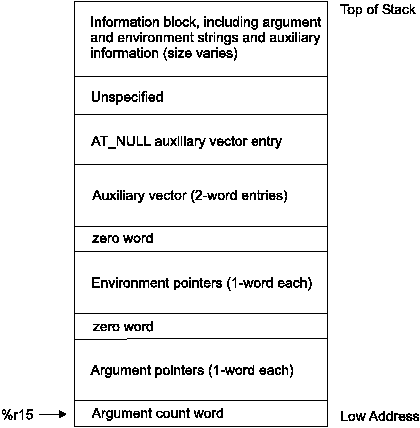

Stack bei Programmstart

• Programmargumente (!)
  • argc: Argument Count (hier zeigt rsp!)
  • argv[argc]: Argument Vector
    • argv[0]: Programmpfad
    • argv[1], ... , argv[argc-1]: Programmargumente
• Nullbyte
• Umgebungsvariablen (irrelevant für GRA)
• Auxiliary Vector (irrelevant für GRA)

Textaufgabe auf der Konsole

• mittels System Calls write und stdout

Beenden eines Programms

• ret oder keine weiteren Instruktionen reichen nicht aus
• mittels System Calls _exit (60) oder exit_group (231)
  • jeweils 1 Parameter (Exit Code des Programms, 0 = erfolgreiche Ausführung des Programms)
  • kein Rückgabewert

Grundlagen - C

• imperativ und prozedural
  • nicht objekt-orientiert, basiert auf Funktionen und einfache Datentypen
• standardisiert
  • definiert Anforderungen an konkrete Implementierung des Standards
    • umfasst Compiler, Standardbibliothek, Betriebssystem und Hardware
    • meistens wird auf Rückwertskompatibilität geachtet
  • man unterscheidet zw. das durch den Standard definierte Verhalten und dem “implementation-defined behavior” (z.B. konkrete Größen der Basisdaten)
  • in GRA: C17

Datentypen in C

Integers

• genaue Größen nicht garantiert (siehe stdint.h)
• standardmäßig vorzeichenbehaftet außer char und _Bool
  • durch unsigned wird angegeben, dass das Integer nicht vorzeichenbehaftet ist
    • bei unsigned int kann int weggelassen werden
  • analog für signed
• _Bools sind standardmäßig 0 und werden bei der Zuweisung eines Wertes ungleich 0 wird dieser automatisch zu 1 konvertiert
• vorzeichenlose Zahlen haben größeren positiven Wertebereich
• Overflows nur für vorzeichenlose / unsigned Zahlen definiert

Beispielcode

unsigned long l = 42;
signed char c = -1;
unsigned i = UINT_MAX; // impl. unsigned int

unsigned long l = 42;
signed char c = -1;
unsigned i = UINT_MAX; // impl. unsigned int

Floating-Point-Zahlen

• stets vorzeichenbehaftet

void

• leerer Datentyp (z.B. kein Rückgabewert / keine Parameter)

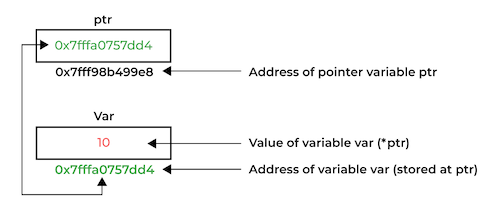

Pointer-Datentypen

• Speicheradresse, die mit einem bestimmten Datentypen verbunden ist
• zeigt auf ein oder mehrere Elemente eines bestimmten Datentyps
  • kann auch selber auf anderen Pointer zeigen
• Größe ist plattformabhängig (LP64: 64 bits)
• syntaktisch durch einen * hervorgerufen

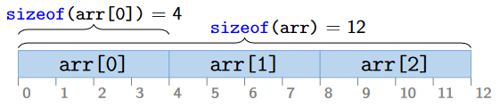

• Arrays und Strings werden mittels Pointer umgesetzt

Funktionen in C

• enthalten ausführbare Programmlogik
• müssen deklariert und definiert werden

void foo ( int n ) ; // <-- Deklaration
void foo ( int n ) { // <-- Definition
    ...
}

void bar ( unsigned n ) { // <-- Deklaration + Definition
    ...
}

void foo ( int n ) ; // <-- Deklaration
void foo ( int n ) { // <-- Definition
    ...
}

void bar ( unsigned n ) { // <-- Deklaration + Definition
    ...
}

• (!) Deklaration von Funktionen ohne Parameter: void als Parameterliste

int foo ( void ) ; // <-- RICHTIG : akzeptiert keine Parameter

int bar () ; // <-- FALSCH : kann mit beliebigen Parametern
             // definiert / aufgerufen werden

int foo ( void ) ; // <-- RICHTIG : akzeptiert keine Parameter

int bar () ; // <-- FALSCH : kann mit beliebigen Parametern
             // definiert / aufgerufen werden

• Verlassen von Funktionen: mittels return und Rückgabewert (optional und ohne Rückgabewert bei void-Funktionen)

void foo ( unsigned n , short s ) {
    ...
    return; // <-- kein Rückgabewert, hier optional
}

int bar ( long long multi_word_parameter ) {
    ...
    return -42; // <-- int als Rückgabewert
}

void foo ( unsigned n , short s ) {
    ...
    return; // <-- kein Rückgabewert, hier optional
}

int bar ( long long multi_word_parameter ) {
    ...
    return -42; // <-- int als Rückgabewert
}

Die main-Funktion

• Eintrittspunkt des Programms
  • Programm beginnt in main und endet, sobald main fertig ist
• Rückgabewert: Exit Code
  • Standardisierte Konstanten EXIT_SUCCESS und EXIT_FAILURE (unabhängig von Implementierung)

int main ( void ) { // keine Parameter
    ...
    return EXIT_SUCCESS ; // 0
}

int main ( int argc , const char ** argv ) { // 2 Parameter (Anz. der Kommandozeilenargumente in argc und die Argumente als Array von Strings in argv)
// erstes Kommandozeilenargument ist üblicherweise Name des Programms
    ...
    return 1; // Implementation-defined error code
}

int main ( void ) { // keine Parameter
    ...
    return EXIT_SUCCESS ; // 0
}

int main ( int argc , const char ** argv ) { // 2 Parameter (Anz. der Kommandozeilenargumente in argc und die Argumente als Array von Strings in argv)
// erstes Kommandozeilenargument ist üblicherweise Name des Programms
    ...
    return 1; // Implementation-defined error code
}

Variablen in C

• Variablen müssen vor Nutzung deklariert werden (alloziert Speicherplatz für diese)
  • Wert bis zur Zuweisung undefiniert
• bei konstanten Variablen muss die Zuweisung gleichzeitig mit der Deklaration geschehen

TYPE_NAME [ = VALUE ]; // Deklaration
const TYPE_NAME = VALUE; // Deklaration und Zuweisung einer konstanten Variable

TYPE_NAME [ = VALUE ]; // Deklaration
const TYPE_NAME = VALUE; // Deklaration und Zuweisung einer konstanten Variable

const int a;
a = 4; // COMPILER-FEHLER

const int a;
a = 4; // COMPILER-FEHLER

• Vorsicht bei const mit Pointer!

const TYPE* PTR [= ADDR ]; // Pointer auf konstante Daten

TYPE* const PTR = ADDR ; // Konstanter Pointer auf
                         // variable Daten

const TYPE* const PTR = ADDR ; // Konstanter Pointer auf
                               // konstante Daten

const TYPE* PTR [= ADDR ]; // Pointer auf konstante Daten

TYPE* const PTR = ADDR ; // Konstanter Pointer auf
                         // variable Daten

const TYPE* const PTR = ADDR ; // Konstanter Pointer auf
                               // konstante Daten

Scopes

• Code-Blocks innerhalb von geschweiften Klammern definieren einen Scope
• beeinflusst Sichtbarkeit der Variablen innerhalb und außerhalb des Scopes

void foo () {
    int a = 42;
}

void bar () {
    int b = a ; // FEHLER : a ist nur in foo Sichtbar

    {
        int c = b ; // OK
    }

    int d = b ; // OK
    int e = c ; // FEHLER : c ist hier nicht mehr sichtbar
}

void foo () {
    int a = 42;
}

void bar () {
    int b = a ; // FEHLER : a ist nur in foo Sichtbar

    {
        int c = b ; // OK
    }

    int d = b ; // OK
    int e = c ; // FEHLER : c ist hier nicht mehr sichtbar
}

Zuweisung von Werten

int i ;
i = -2;           // negative Konstante im Dezimalsystem
i = 0xDEADBEEF ;  // Konstante im Hexadezimalsystem
i = 011;          // Konstante im Oktalsystem ( führende Null !!)
i = 'A';          // "character literal" - hier wird automatisch
                  // der entsprechende numerische Wert für den
                  // Buchstaben "A" eingefügt
                  // Siehe 'man 7 ascii' für eine Tabelle.

double d;
d = 2.0;          // double - Konstante
d = 2.0 f ;       // float - Konstante

int a = 2.0       // gibt a den Wert 2 als Integer

int i ;
i = -2;           // negative Konstante im Dezimalsystem
i = 0xDEADBEEF ;  // Konstante im Hexadezimalsystem
i = 011;          // Konstante im Oktalsystem ( führende Null !!)
i = 'A';          // "character literal" - hier wird automatisch
                  // der entsprechende numerische Wert für den
                  // Buchstaben "A" eingefügt
                  // Siehe 'man 7 ascii' für eine Tabelle.

double d;
d = 2.0;          // double - Konstante
d = 2.0 f ;       // float - Konstante

int a = 2.0       // gibt a den Wert 2 als Integer

Arithmetische und logische Operatoren

• sei unsigned a = 42;

Kontrollflussstrukturen

if-else-Bedingungen

if (x > 2.4) {
    ...
} else if (x < 0 x123456789) { // else if branch optional
    ...
} else { // else branch optional
    ...
}

if (x > 2.4) {
    ...
} else if (x < 0 x123456789) { // else if branch optional
    ...
} else { // else branch optional
    ...
}

while und do-while Schleifen

// while
while (n-- > 0) {
    ...
    if ( x == y ) {
        break; // beendet schleife
    }
    ...
}

// do...while
// code im schleifenkörper wird mindestens 1 mal ausgeführt
do {
    ...
    if ( x == y ) {
        continue; // bricht aktuelle iteration der schleife
    }
    ...
} while (--n > 0) ;

// while
while (n-- > 0) {
    ...
    if ( x == y ) {
        break; // beendet schleife
    }
    ...
}

// do...while
// code im schleifenkörper wird mindestens 1 mal ausgeführt
do {
    ...
    if ( x == y ) {
        continue; // bricht aktuelle iteration der schleife
    }
    ...
} while (--n > 0) ;

for-Schleifen

// Variante 0 - standard
for (int i = 0; i < 42; i++) { ... }

// Variante 1 - init. mehrere Variablen des gleichen Typs
for (int i = 0, j = 0; ...) { ... }

// Variante 2 - bereits deklarierte Variable
int k;
for (k = 0; k < 42; k++) { ... }

// Variante 3 - Schleife ohne Abbruchbedingung
for (;;) { ... } // analog zu "while (1) { ... }""

// Variante 4 - i-- im 2. Teil
for (unsigned i = n ; i-- > 0;) { ... }

// Variante 0 - standard
for (int i = 0; i < 42; i++) { ... }

// Variante 1 - init. mehrere Variablen des gleichen Typs
for (int i = 0, j = 0; ...) { ... }

// Variante 2 - bereits deklarierte Variable
int k;
for (k = 0; k < 42; k++) { ... }

// Variante 3 - Schleife ohne Abbruchbedingung
for (;;) { ... } // analog zu "while (1) { ... }""

// Variante 4 - i-- im 2. Teil
for (unsigned i = n ; i-- > 0;) { ... }

switch-Statements

• Fallunterscheidung über Wert einer Integer-Variable

switch (x) {
    case -42:
        ...
        break;
    case 'A':
        ...
        /* fall through */
    case 'B':
        ...
        break;
    default:
        ...
        break;
}

switch (x) {
    case -42:
        ...
        break;
    case 'A':
        ...
        /* fall through */
    case 'B':
        ...
        break;
    default:
        ...
        break;
}

Der C-Präprozessor

• Preprocessing vor dem Kompilieren durch cpp
  • Auflösen von Makros
  • Kombination mehrerer Dateien
• Präprozessorbefehle beginnen mit #
• \text{src.c} \xrightarrow{\text{Präprozessor}} \text{src.i} \xrightarrow{\text{Compiler}} \text{src.s} \xrightarrow{\text{Assembler}} \text{src.o} \xrightarrow{\text{Linker}} \text{a.out}$\text{src.c} \xrightarrow{\text{Präprozessor}} \text{src.i} \xrightarrow{\text{Compiler}} \text{src.s} \xrightarrow{\text{Assembler}} \text{src.o} \xrightarrow{\text{Linker}} \text{a.out}$

Makros

#define NUMBER 42   // Ersetze NUMBER durch 42
#define MYNUM 2 + 3 // Ersetze MYNUM durch 2 + 3

int a = NUMBER ;    // = 42
int b = MYNUM * 2;  // = 2 + 3 * 2 = 8 ( nicht (!) 10)

#undef MYNUM        // Mache Definition ruckgängig

#define NUMBER 42   // Ersetze NUMBER durch 42
#define MYNUM 2 + 3 // Ersetze MYNUM durch 2 + 3

int a = NUMBER ;    // = 42
int b = MYNUM * 2;  // = 2 + 3 * 2 = 8 ( nicht (!) 10)

#undef MYNUM        // Mache Definition ruckgängig

• Präprozessor kopiert Inhalt an allen Stellen wo das Makro benutzt wurde

if-else-Konstrukte

#define MYFLAG 0

#if MYFLAG
const char c = ’A ’;
#else
const char c = ’B ’;
#endif

#if 0
int x = 42; // auskommentierter Code
#endif

#define MYFLAG 0

#if MYFLAG
const char c = ’A ’;
#else
const char c = ’B ’;
#endif

#if 0
int x = 42; // auskommentierter Code
#endif

#include-Direktiven

#include <system_header.h> // Copy - paste Inhalte von system_header.h an diese Stelle
#include "local_header.h" // Copy - paste Inhalte von local_header.h an diese Stelle

#include <system_header.h> // Copy - paste Inhalte von system_header.h an diese Stelle
#include "local_header.h" // Copy - paste Inhalte von local_header.h an diese Stelle

• in <> wenn C-Standardbibliothek
• in "" wenn Datei im Rahmen des eigenen Projekts

Header-Dateien

// foo.h
void func(void);

// foo.c
#include "foo.h"

void func(void) {...}

// main.c
#include "foo.h"

int main(void) {
    func();
    return 0;
}

// foo.h
void func(void);

// foo.c
#include "foo.h"

void func(void) {...}

// main.c
#include "foo.h"

int main(void) {
    func();
    return 0;
}

• deklarieren Makros oder Funktionen an einer Stelle, um an vielen Stellen benutzt zu werden
• Definitionen von Funktionen werden nicht in Header-Dateien vorgenommen

Sichtbarkeit

// foo.h
void func(void);

// foo.c
#include "foo.h"

static void helper(void) {...}
void func(void) {...}

// main.c
#include "foo.h"

static void helper(void){...}
int main(void) {
    func();
    return 0;
}

// foo.h
void func(void);

// foo.c
#include "foo.h"

static void helper(void) {...}
void func(void) {...}

// main.c
#include "foo.h"

static void helper(void){...}
int main(void) {
    func();
    return 0;
}

• Problem: helper wird sowohl von main.c, als auch von foo.c definiert, so dass static notwendig ist

• mittels Storage-Class-Specifier extern (impl.) und static

  • extern: Funktionen sind extern für andere C-Dateien sichtbar und können genutzt werden
  • static: beschränkt Sichtbarkeit nur auf eigene Datei (in der die Funktion deklariert / definiert wird)

Standard-Header

• kein import-System, die Standardbibliothek wird über Header benutzt

// Systemweite Bibliotheksheader
# include < stdio.h >  // Input - Output Funktionalität
# include < string.h > // Funktionen zur Stringmanipulation

# include < stddef.h > // Definiert u.a. size_t (unsigned Typ, max. Größe von Objekten im Speicher).
                       // m.a.W. gibt es kein Speicherobjekt mit einer größeren Größe als size_t
                       // Bereits indirekt durch stdio.h eingebunden.

// Lokaler Header des Projekts
# include "myheader.h"

// Systemweite Bibliotheksheader
# include < stdio.h >  // Input - Output Funktionalität
# include < string.h > // Funktionen zur Stringmanipulation

# include < stddef.h > // Definiert u.a. size_t (unsigned Typ, max. Größe von Objekten im Speicher).
                       // m.a.W. gibt es kein Speicherobjekt mit einer größeren Größe als size_t
                       // Bereits indirekt durch stdio.h eingebunden.

// Lokaler Header des Projekts
# include "myheader.h"

stdint.h und stdbool.h

• stdint.h definiert fixed-width Integer Typen

• stdbool.h enthält syntaktischen Zucker für boolsche Werte
  • bool für _Bool
  • true und false für 1 und 0

printf

// Hello World in C
# include < stdio .h > // <-- Wir brauchen die Deklaration von printf

int main (void) {
// Schreibe "Hello World!" gefolgt von einer Newline
    printf ("Hello World \n");
    return 0;
}

// Hello World in C
# include < stdio .h > // <-- Wir brauchen die Deklaration von printf

int main (void) {
// Schreibe "Hello World!" gefolgt von einer Newline
    printf ("Hello World \n");
    return 0;
}

Format Strings

• printf bietet viele Ausgabemöglichkeiten

unsigned a = 0x42;
printf(" The value of a is : % u\n", a);

unsigned a = 0x42;
printf(" The value of a is : % u\n", a);

Conversion Specifiers

• Optionale Angabe eines Length Modifiers vor dem Conversion Specifier
  • Bedeutung abhängig von Conversion Specifier
  • z.B. %ld für einen long int
• (*) bei printf("%s", "test"); kann es möglicherweise zu keinem Output führen, da ohne Newline die Ausgabe ggf. in den Zwischenspeicher kommt

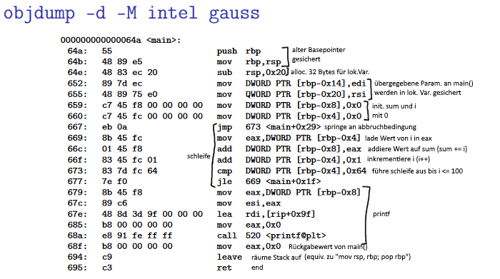

Disassemblieren mit objdump

• objdump PROGNAME -d -M intel | less
  • -d: disassemble
  • -M intel: Intel-Syntax statt AT&T
  • less: übersichtlicher

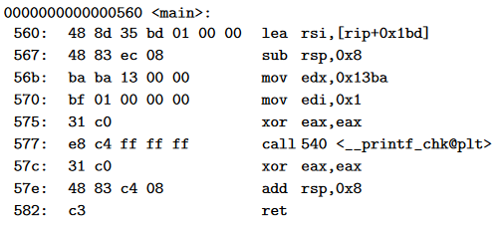

Generierter Maschinencode

• links nach rechts…
  • 1. Spalte: Zeilennummer (in Bytes) der Befehle in Hex
    • manche Befehle größer als 1 Byte
  • 2. Spalte: Inhalte der Binärdatei (Opcodes der Befehle)
  • 3. Spalte: Assemblercode

Optimierungsstufen

• Usage (z.B): gcc -O2 -o gaussO2 gauss.c

Stufen

• -O0: keine Optimierung (default)
  • schneller Compilevorgang, gut lesbarer Maschinencode
• -O1: “Optimize”
  • bisschen Optimierung schadet nie
• -O2: “Optimize even more”
  • “best of both worlds”
• -O3: “Optimize yet more”
  • kann zu großem Maschinencode führen

Weitere Optimierung

• -Ofast: -O3 + float-Optimerungen
  • kann zu Rundungsfehler führen
• -Os: wie -O2, aber möglichst kleine Ausgabedatei
• -Og: wie -O1, stattdessen gut debugbarer Code

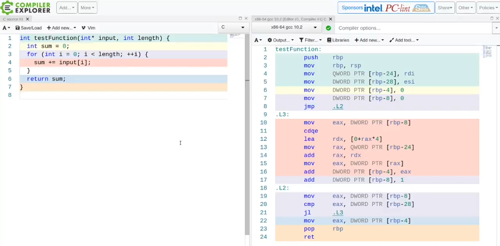

Extra: Godbolt Compiler Explorer

• generiert Maschinencode online aus Source Code

Debugging mit GDB

• mit gcc: -O0 -g debug.c
  • -O0: for obvious reasons
  • -g: generiert alle notwendigen Dateien für Debugging (nur mit Debugging benutzen!)
  • z.B. gcc -o debug -O0 -Wall -Wextra -g debug.c

Ausführen von Programme in GDB, Breakpoints, Programmfluss

• mit gdb PROGNAME
  • ladet Debugginginformationen aus Executable
• GDB-Befehle:
  • run / r argv[0] argv[1]...: führt Programm (mit Argumenten) aus
    • kann auch zum Neustart des Debuggen verwendet werden
  • break / b PROGNAME:LINENUM / b LABEL: setzt Breakpoint an Zeilennummer / Label / Funktion im Code
    • GDB stoppt Ausführung bei Breakpoint und zeigt die als nächstes auszuführende Zeile
  • print / p VARIABLE / $REGISTER: zeige Variablen- bzw. Registerinhalt an
    • p (len == $rax): bestätigt, dass len und $rax entsp. Calling Convention denselben Wert haben
    • p POINTER: gibt Adresse von Pointer aus
  • x ADDR: zeigt Speicherinhalt an Addresse
    • x ARRAY_NAME: zeigt Addresse und erstes Element eines Arrays
    • x (ARRAY_NAME + 1): zeigt 2. Element in Array
    • x/LEN ARRAY_NAME: zeigt alle Elemente des Arrays
    • x/a: gibt Adresse aus
    • x/s: gibt String aus (alle Zeichen bis zum Ende des Strings)
    • x/d: gibt Dezimalzahl aus
    • wenn kein Format Specifier angegeben wird, verwendet GDB das letzte verwendete Format Specifier
  • step / s: führt nächste Zeile im Code aus und stoppt erneut Ausführung (step-into)
    • wenn nächste Zeile Funktionsbeginn markiert, wird in die Funktion gesprungen
  • stepi / si: führt einzelne Assembler-Instruktion aus
    • s und si bei ASM-Debugging identisch
  • info break: zeigt alle Breakpoints
  • delete: löscht alle Breakpoints
    • delete BREAKPOINT_NUM: löscht bestimmten Breakpoint
  • disable / enable BREAKPOINT_NUM: temporäres (de)aktivieren eines Breakpoints
  • next / n: springt direkt in die nächste Zeile nach Funktionsaufruf (step-over)
  • continue / c: setzt Programmausführung bis zum nächsten Breakpoint fort
  • finish: setzt Ausführung bis zum Verlassen der aktuellen Funktion fort
  • quit: beendet Debugging und löscht alle Breakpoints
• ~./gdbinit: zeigt Inhalte aller General-Purpose-Register an

Bsp: Array von Pointer und Strings

(gdb) p argc
$5 = 3

(gdb) x/3a argv
0x...: 0x... 0x...
0x...: 0x...

(gdb) x/s argv[1]
0x...: "hello"

(gdb) p argc
$5 = 3

(gdb) x/3a argv
0x...: 0x... 0x...
0x...: 0x...

(gdb) x/s argv[1]
0x...: "hello"

Optimierungen

• Optimerungsansätze:
  • algorithmische / mathematische Optimierungen
  • Wahl der Programmiersprache
  • Compiler-spezifische Optimierungen
  • Hardware-spezifische Optimierungen
• Optimierungsziele (beispielshalber):
  • Laufzeit
  • Speicherplatz
• Optimierter Code ist meistens…
  • aufwändiger zu schreiben
  • schwerer zu lesen
  • komplizierter zu testen

Optimierung der Fibonacci-Reihenfolge

Basis-Fibonaccifunktion

# include <stdint.h>
uint64_t fib1 ( uint64_t n ) {
    if(n <= 1) {
        return n ; // fib (0) = 0 , fib (1) = 1
    }
    return fib1(n - 1) + fib1(n - 2);
}

# include <stdint.h>
uint64_t fib1 ( uint64_t n ) {
    if(n <= 1) {
        return n ; // fib (0) = 0 , fib (1) = 1
    }
    return fib1(n - 1) + fib1(n - 2);
}

• sehr lange Laufzeit für n > 40$n > 40$…

Laufzeitklassen

• (Komplexe) Laufzeit eines Algorithmus: f(n)$f(n)$

• f(n)$f(n)$ wächst vergleichbar zu einer “simplen” Funktion K(n)$K(n)$

  • K(n)$K(n)$: Laufzeitklasse des Algorithmus

• beste Optimierung: Laufzeitklasse des Algorithmus ist entscheidend

  • andere Mikrooptimierungen sind zunächst unnötig

Optimierung für kleine Eingabewerte

• schlechtere Laufzeitklassen sind möglicherweise schneller
  • konstante Faktoren und Offsets sind ausschlaggebend
• muss individuell getestet werden

Fibonacci: Lineare Schleife statt Doppelter Rekursion

uint64_t fib2 ( uint64_t n ) {
    if (n == 0) { // base case
        return 0;
    }
    if (n > 93) { // integers greater than 93 cannot be represented using uint64_t
        return UINT64_MAX ;
    }

    uint64_t a = 0;
    uint64_t b = 1;
    uint64_t i = 1;
    for (; i < n ; i++) {
        uint64_t tmp = b ;
        b += a ;
        a = tmp ;
    }

    return b ;
}

uint64_t fib2 ( uint64_t n ) {
    if (n == 0) { // base case
        return 0;
    }
    if (n > 93) { // integers greater than 93 cannot be represented using uint64_t
        return UINT64_MAX ;
    }

    uint64_t a = 0;
    uint64_t b = 1;
    uint64_t i = 1;
    for (; i < n ; i++) {
        uint64_t tmp = b ;
        b += a ;
        a = tmp ;
    }

    return b ;
}

Fibonacci: Logarithmische Laufzeit mit Formel von Binet

• fib(n) = \frac1{\sqrt 5}\left(\left(\frac{1+\sqrt5}2\right)^n - \left(\frac{1-\sqrt5}2\right)^n \right)$fib(n) = \frac1{\sqrt 5}\left(\left(\frac{1+\sqrt5}2\right)^n - \left(\frac{1-\sqrt5}2\right)^n \right)$
  • +: Logarithmische Laufzeit
  • -: Fließkommazahlen mit begrenzten Nachkommastellen

Fibonacci: Lookup-Table (LUT)

• da nur die ersten 94 Fibonaccizahlen darstellbar sind, kann man diese vorberechnen und in einer LUT speichern
• der Algorithmus schlägt Werte einfach in LUT nach

// All 94 64 - bit fibonacci numbers ( n = 0 ,... ,93)
uint64_t lut[] = {0 ,1 ,1 ,2 ,3 ,5 ,8 ,13 ,21 ,34 ,55 ,89 ,144 ,233 ,377, ..., 7540113804746346429 ,12200160415121876738};

uint64_t fib3 (uint64_t n) {
    if (n > 93) {
        return UINT64_MAX;
    }

    return lut[n];
}

// All 94 64 - bit fibonacci numbers ( n = 0 ,... ,93)
uint64_t lut[] = {0 ,1 ,1 ,2 ,3 ,5 ,8 ,13 ,21 ,34 ,55 ,89 ,144 ,233 ,377, ..., 7540113804746346429 ,12200160415121876738};

uint64_t fib3 (uint64_t n) {
    if (n > 93) {
        return UINT64_MAX;
    }

    return lut[n];
}

• +: schnellster Ansatz (konstante Laufzeit)
• -: deutliche Vergrößerung des Programms \to$\to$ Speicherplatzprobleme

Speicherplatzoptimierung: LUT verkleinern

• Unterteilen der LUT in Abschnitte
  • erste zwei Werte jeden Abschnitts speichern
  • restliche Werte dynamisch zur Laufzeit berechnen
    • z.B. 6 Abschnitte mit je 16 Zahlen

# include < stdint .h >

// LUT for n = {0 ,16 ,32 ,48 ,64 ,80}
uint64_t lut0 [] = {0 ,987 ,2178309 ,4807526976 ,10610209857723 , 23416728348467685};

// LUT for n = {1 ,17 ,33 ,49 ,65 ,81}
uint64_t lut1 [] = {1 ,1597 ,3524578 ,7778742049 ,17167680177565 , 37889062373143906};

uint64_t fib4 ( uint64_t n ) {
    // case for numbers exceeding 64-bit limit
    if ( n > 93) {
        return UINT64_MAX ;
    }

    // calculate index in interval to find first 2 numbers of interval
    uint64_t index = n / 16;
    uint64_t a = lut0 [ index ];
    uint64_t b = lut1 [ index ];

    // get pos. of first fibonacci number in interval
    index *= 16;
    if ( index == n ) // if number is already saved, return it
        return a ;

    // calculate fibonacci number using standard loop
    index++;
    for (; index < n ; index ++) {
        uint64_t tmp = b ;
        b += a ;
        a = tmp ;
    }

    return b ;
}

# include < stdint .h >

// LUT for n = {0 ,16 ,32 ,48 ,64 ,80}
uint64_t lut0 [] = {0 ,987 ,2178309 ,4807526976 ,10610209857723 , 23416728348467685};

// LUT for n = {1 ,17 ,33 ,49 ,65 ,81}
uint64_t lut1 [] = {1 ,1597 ,3524578 ,7778742049 ,17167680177565 , 37889062373143906};

uint64_t fib4 ( uint64_t n ) {
    // case for numbers exceeding 64-bit limit
    if ( n > 93) {
        return UINT64_MAX ;
    }

    // calculate index in interval to find first 2 numbers of interval
    uint64_t index = n / 16;
    uint64_t a = lut0 [ index ];
    uint64_t b = lut1 [ index ];

    // get pos. of first fibonacci number in interval
    index *= 16;
    if ( index == n ) // if number is already saved, return it
        return a ;

    // calculate fibonacci number using standard loop
    index++;
    for (; index < n ; index ++) {
        uint64_t tmp = b ;
        b += a ;
        a = tmp ;
    }

    return b ;
}

Komplexe Datenstrukturen in C

• zusuammengesetzte Datentypen: Arrays, struct
• union: Zugriff auf gleichen Speicherbereich über unterschiedliche Identifier
• “Speicherobjekt” / “Objekt”: Speicherbereich eines bestimmten Typs (Variablen, Parameter etc.)

sizeof-Operator

• wird wie eine Funktion genutzt
• ermittelt die Größe des als Argument übergegebenen Datentyps in Byte
  • ermittelte Werte sind plattformabhängig (Ausnahme: sizeof(char) == 1)
• kann auch auf Variablen aufgerufen werden

size_t size;
size = sizeof(char);   // 1
size = sizeof(size_t); // 8
size = sizeof(void *); // 8

size_t a = sizeof(size_t);
size_t b = sizeof(a);
// a == b, da 'a' vom Typ 'size_t' ist

size_t size;
size = sizeof(char);   // 1
size = sizeof(size_t); // 8
size = sizeof(void *); // 8

size_t a = sizeof(size_t);
size_t b = sizeof(a);
// a == b, da 'a' vom Typ 'size_t' ist

Alignment

• Anforderung an Ausrichtung der Speicheradresse eines Objekts
  • Speicheradresse muss Vielfaches vom Alignment sein
  • Größe eines Datentyps ist Vielfaches des Alignments
    • bzw. Alignment muss Teiler der Größe sein
• implementation-defined: abhängig vom Compiler-Toolchain und Hardware
• Beispiel: int
  • Größe: 4 Byte
  • Alignment entweder 1, 2 oder 4 Byte (üblicherweise 4)
• Beispiel: char
  • Größe: 1 Byte
  • Alignment: 1 Byte

Pointer

• Pointer: Adresse eines Speicherobjekts, “zeigt” auf das Objekt
• Arrays: zusammenhängender Speicherbereich, enthält Datenobjekte gleichen Typs direkt aufeinanderfolgend
  • Arrays können ebenfalls über Pointer genutzt Werden
• &: nimmt Adresse eines Objekts
• *: dereferenziert Pointer

int i = 0;
int* i_ptr = &i; // declare pointer variable of type int (int*) that points to address of i (&i)
int i_new = *i_ptr; // deref. pointer, i_new == i

int i = 0;
int* i_ptr = &i; // declare pointer variable of type int (int*) that points to address of i (&i)
int i_new = *i_ptr; // deref. pointer, i_new == i

Pointerarithmetik

• Pointerarithmetik geschieht immer mit dem Vielfachen der Größe des Datentyps
  • z.B. bei Inkrementierung eines int*s wird 4 darauf addiert

// Pointerarithmetik
int i = 0;
int* i_ptr = &i; // 0x1234
i_ptr++;         // 0x1238
i_ptr -= 2;      // 0x1230 (undefined behavior, i_ptr points to element outside of array)

// Pointerarithmetik
int i = 0;
int* i_ptr = &i; // 0x1234
i_ptr++;         // 0x1238
i_ptr -= 2;      // 0x1230 (undefined behavior, i_ptr points to element outside of array)

Pointerarithmetik - Arraysubscript

• ptr[0] == *ptr
  • ptr = &ptr[0]
• ptr[3] == *(ptr + 3)
  • ptr + 3 = &ptr[3]
• alte Syntax: ptr[index] == index[ptr]
• valide Pointer zeigen immer auf ein Objekt, eine Stelle in einem Array oder an das Ende eines Arrays (dann nicht dereferenzierbar), andernfalls ist das Verhalten undefiniert!


void-Pointer und implizite Pointer-Casts

• (!) void-Pointer nicht dereferenzierbar
• Inkrementieren und Dekrementieren eines void-Pointers ist undefiniert
• Casting zwischen void-Pointer und Pointer eines anderen Typs ist implizit

int* i_ptr = ...;
void* v_ptr = i_ptr; // every pointer can become a void-pointer
int* i_ptr2 = v_ptr; // a void-pointer can become any pointer
int i = *v_ptr;      // compiler error!

int* i_ptr = ...;
void* v_ptr = i_ptr; // every pointer can become a void-pointer
int* i_ptr2 = v_ptr; // a void-pointer can become any pointer
int i = *v_ptr;      // compiler error!

Explizite Pointer-Casts

• explizite Typumwandlung
• neuer Datentyp darf kein strengeres Alignment fordern
• Derefenzierung von umgewandelten Pointern ist undefined behaviour (Ausnahme: char*)
  • explizite Casts sollten daher vermieden werden

int* i_ptr = ...;
char* c_ptr = (char*) i_ptr;   // zugriff möglich
short* s_ptr = (short*) i_ptr; // zugriff undefined
long* l_ptr = (long*) i_ptr;   // cast undefined wegen strengeren alignment-anforderungen von long

int* i_ptr = ...;
char* c_ptr = (char*) i_ptr;   // zugriff möglich
short* s_ptr = (short*) i_ptr; // zugriff undefined
long* l_ptr = (long*) i_ptr;   // cast undefined wegen strengeren alignment-anforderungen von long

Arrays

• Speicherbereich mit Datenobjekten gleichen Typs direkt aufeinanderfolgend
• Zugriff: syntaktisch Analog zu Pointern (z.B. arr[0] oder *arr)
• Deklaration:
  • mit impliziter Größenangabe: int arr[3]
  • Deklaration + Definition in einem Statement mittels “Compound Literal”: int arr[3] = {1,2,3}
  • Verzicht auf explizite Größenangabe: int arr[] = {1,2,3}

• Bestimmung der Größe eines Arrays mittels sizeof
  • (!) gesamte Größe muss durch Elementgröße dividiert werden

int arr[3] = {1,2,3};
size_t arr_len = sizeof(arr) / sizeof(arr[0]); // 12 / 4 = 3

int arr[3] = {1,2,3};
size_t arr_len = sizeof(arr) / sizeof(arr[0]); // 12 / 4 = 3

• Arrays mit variabler Größe: void func(size_t size){ char buf[size]; }

Arrays als Parameter

// pointersyntax
void func ( int * arr , size_t arr_length ) { // sizeof(arr) ermittelt NICHT größe des arrays!
    for ( size_t i = 0; i < arr_length ; i ++) {
        printf ( " % d \ n " , arr [ i ]) ;
    }
}

int main ( void ) {
    int arr [3] = {1 ,2 ,3};
    func ( arr , sizeof ( arr ) / sizeof ( arr [0]) ) ;
    // ...
}

// arraysyntax
// parameter sind immer noch pointer!
void func1 ( int arr [ arr_length ] , size_t arr_length ) {
    for ( size_t i = 0; i < arr_length ; i ++) {
        printf ( " % d \ n " , arr [ i ]) ;
    }
}
void func2 ( int arr [3]) { // sizeof(arr) würde immer noch größe des pointers zurückgeben!
    for ( size_t i = 0; i < 3; i ++) {
        printf ( " % d \ n " , arr [ i ]) ;
    }
}
int main ( void ) {
    int arr [3] = {1 ,2 ,3};
    func1 ( arr , sizeof ( arr ) / sizeof ( arr [0]) ) ;
    func2 ( arr ) ; // ...
}

// pointersyntax
void func ( int * arr , size_t arr_length ) { // sizeof(arr) ermittelt NICHT größe des arrays!
    for ( size_t i = 0; i < arr_length ; i ++) {
        printf ( " % d \ n " , arr [ i ]) ;
    }
}

int main ( void ) {
    int arr [3] = {1 ,2 ,3};
    func ( arr , sizeof ( arr ) / sizeof ( arr [0]) ) ;
    // ...
}

// arraysyntax
// parameter sind immer noch pointer!
void func1 ( int arr [ arr_length ] , size_t arr_length ) {
    for ( size_t i = 0; i < arr_length ; i ++) {
        printf ( " % d \ n " , arr [ i ]) ;
    }
}
void func2 ( int arr [3]) { // sizeof(arr) würde immer noch größe des pointers zurückgeben!
    for ( size_t i = 0; i < 3; i ++) {
        printf ( " % d \ n " , arr [ i ]) ;
    }
}
int main ( void ) {
    int arr [3] = {1 ,2 ,3};
    func1 ( arr , sizeof ( arr ) / sizeof ( arr [0]) ) ;
    func2 ( arr ) ; // ...
}

Strings

• repräsentiert als char-Array
  • Länge implizit: 0-Byte \0 als Terminal
• ASCII-Zeichensatz

• Definitionsmöglichkeiten:
  • Array mit explizitem Null-Byte: char str[] = {'t','u','x','\0'};
  • String-Literal mit implizitem Null-Byte: char str[] = "tux"; (äquiv. zur vorherigen Variante)
  • Pointer statt Array: char* str = "tux"; (String hier nicht modifizierbar, sollte als const char* definiert werden!)

structs

• zusammengesetzter Datentyp mit Elementen verschiedenen Typs
• Elemente liegen aufeinanderfolgend (ggf. mit Padding, also kgV der Alignment-Anforderungen im Zusammenhang zur Deklarationsreihenfolge) im Speicher

struct Penguin{
    int age;
    char* name;
}

struct Penguin1 { // size: 8
    int id; // 4
    unsigned char age; // 1
    char color; // 1
    // 2 byte padding...
    // 4 + 1 + 1 + 2 = 8
}

struct Penguin2 { // size: 12
    unsigned char age; // 1
    // 3 byte padding...
    int id; // 4
    char color; // 1
    // 3 byte padding...
    // 1 + 3 + 4 + 1 + 3 = 12
}

struct Penguin{
    int age;
    char* name;
}

struct Penguin1 { // size: 8
    int id; // 4
    unsigned char age; // 1
    char color; // 1
    // 2 byte padding...
    // 4 + 1 + 1 + 2 = 8
}

struct Penguin2 { // size: 12
    unsigned char age; // 1
    // 3 byte padding...
    int id; // 4
    char color; // 1
    // 3 byte padding...
    // 1 + 3 + 4 + 1 + 3 = 12
}

• Zugriff direkt oder über einen Pointer

penguin.age = 0; // type of penguin is struct Penguin
penguin_ptr -> age = 0; // type of penguin_ptr is struct Penguin*

penguin.age = 0; // type of penguin is struct Penguin
penguin_ptr -> age = 0; // type of penguin_ptr is struct Penguin*

• Initialisierung eines structs über “Compound Literal” oder indem alle Werte auf null gesetzt werden

// compound literal
struct Penguin penguin1 = { .age = 0, .name = "Tux" };
struct Penguin penguin2 = { .age = 0 }; // impl. penguin2.name = NULL
struct Penguin penguin3 = { 0, "Tux" }; // festgelegte Reihenfolge

// NULL
struct Penguin penguin4 = { 0 };

// compound literal
struct Penguin penguin1 = { .age = 0, .name = "Tux" };
struct Penguin penguin2 = { .age = 0 }; // impl. penguin2.name = NULL
struct Penguin penguin3 = { 0, "Tux" }; // festgelegte Reihenfolge

// NULL
struct Penguin penguin4 = { 0 };

struct als Parameter

• by value oder über Pointer
  • wenn struct by Value übergegeben wird und in der Funktion modifiziert wird, wird nur die Kopie modifiziert und nicht das eigentliche struct-Objekt

struct Penguin {
    char * name ;
    unsigned age ;
};
void print_penguin_name1 ( struct Penguin * penguin ) {
    printf ( " name : % s \ n " , penguin - > name ) ;
}
void print_penguin_name2 ( struct Penguin penguin ) {
    printf ( " name : % s \ n " , penguin . name ) ;
}
int main ( void ) {
    struct Penguin penguin = { " tux " , 5 };
    print_penguin_name1 (& penguin ) ;
    print_penguin_name2 ( penguin ) ;
}

struct Penguin {
    char * name ;
    unsigned age ;
};
void print_penguin_name1 ( struct Penguin * penguin ) {
    printf ( " name : % s \ n " , penguin - > name ) ;
}
void print_penguin_name2 ( struct Penguin penguin ) {
    printf ( " name : % s \ n " , penguin . name ) ;
}
int main ( void ) {
    struct Penguin penguin = { " tux " , 5 };
    print_penguin_name1 (& penguin ) ;
    print_penguin_name2 ( penguin ) ;
}

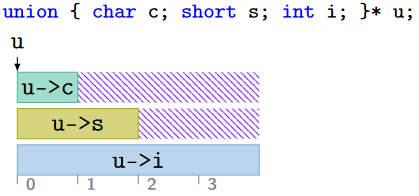

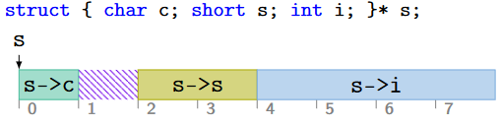

struct vs. union

• union erlaubt Zugriff auf Speicherbereich mit unterschiedlichen Datentypen
  • sinnvoll, wenn von verschiedenen Datentypen nur maximal einer benutzt wird
  • Objekte können an der selben Speicheradresse gespeichert werden \to$\to$ Speicherplatz wird gespart
  • nur das zuletzt geschriebene Element wird gespeichert
• struct speichert immer alle Elemente an aufeinanderfolgenden Adressen
• (!) bei anonymen structs und bei anonymen unions werden die Member zu Membern der übergeordneten Struktur

struct Penguin {
    struct {
        unsigned height ;
        unsigned age ;
        unsigned id ; // oops
    };
    char id [256]; // compiler error: attribute id already "defined"
};

struct Penguin {
    struct {
        unsigned height ;
        unsigned age ;
        unsigned id ; // oops
    };
    char id [256]; // compiler error: attribute id already "defined"
};

struct mit union

• Kombination mit struct mit Indikator für Gültigkeit der union-Elemente

struct Dimension { ... };
struct Shape {
    int shape_kind; // 1 = circle, 2 = rect
    union {
        int circle_radius;
        struct Dimension rect;
    };
};

struct Shape my_circ = { .shape_kind = 1, { .circle_radius = 10 }};

struct Dimension { ... };
struct Shape {
    int shape_kind; // 1 = circle, 2 = rect
    union {
        int circle_radius;
        struct Dimension rect;
    };
};

struct Shape my_circ = { .shape_kind = 1, { .circle_radius = 10 }};

union als Parameter

• Zugriff syntaktisch analog zu struct

void f(union Number num){
    // Zugriff auf 'a' mit 'num.a'
}

void g(union Number* num){
    // Zugriff auf 'a' mit 'num->a'
}

void f(union Number num){
    // Zugriff auf 'a' mit 'num.a'
}

void g(union Number* num){
    // Zugriff auf 'a' mit 'num->a'
}

Mehrdimensionale Arrays

unsigned matrix [3][4] = {
    { 1 , 2 , 3 , 4 } , { 5 , 6 , 7 , 8 } , { 9 , 10 , 11 , 12 }
};
for ( size_t i = 0; i < sizeof ( matrix ) / sizeof (* matrix ) ; i ++) {
    for ( size_t j = 0; j < sizeof ( matrix [ i ]) / sizeof (* matrix [ i ]) ; j ++) {
        printf ( " % u " , matrix [ i ][ j ]) ;
    }
}
printf ( " \ n " ) ;

// Auslassen der expliziten Größenangabe der “obersten Ebene”:
unsigned matrix [][4] = {
    { 1 , 2 , 3 , 4 } , { 5 , 6 , 7 , 8 } , { 9 , 10 , 11 , 12 }
};

unsigned matrix [3][4] = {
    { 1 , 2 , 3 , 4 } , { 5 , 6 , 7 , 8 } , { 9 , 10 , 11 , 12 }
};
for ( size_t i = 0; i < sizeof ( matrix ) / sizeof (* matrix ) ; i ++) {
    for ( size_t j = 0; j < sizeof ( matrix [ i ]) / sizeof (* matrix [ i ]) ; j ++) {
        printf ( " % u " , matrix [ i ][ j ]) ;
    }
}
printf ( " \ n " ) ;

// Auslassen der expliziten Größenangabe der “obersten Ebene”:
unsigned matrix [][4] = {
    { 1 , 2 , 3 , 4 } , { 5 , 6 , 7 , 8 } , { 9 , 10 , 11 , 12 }
};

Speicherbereiche

• .text: beinhaltet Programmcode (read-only, executable)
  • rip zeigt auf den zunächst auszuführenden Befehl innerhalb des Codes
• .rodata: beinhaltet globale konstante initialisierte Variablen (read-only)
  • z.B. const int i = 42; (global)
• .data: beinhaltet globale initialisierte Variablen (read-write)
  • z.B. int i = 42; (global)
• .bss: beinhaltet globale Variablen, die mit 0 initialisiert sind
  • (!) nur globale Variablen können so initialisiert werden, da die selbe Deklaration innerhalb einer Funktion der Variable einen undefinierten Wert zuweisen würde
  • z.B. int i; (global)

Stack vs. Heap

• Stack:
  • für kleine Datenmengen (zw. 8 und 16 MB in LP64)
  • wächst von oben nach unten
  • LIFO
  • enthält lokale Variablen einer Funktion
  • automatische Speicherfreigabe (Referenzen zu Elementen auf dem Stack dürfen nicht zurückgegeben werden)
• Heap:
  • für größere Datenmengen (z.B. Liste mit abstrakten Datentypen)
  • dynamische Allokation und Freigabe, Größe in der Regel nur vom physisch vorhandenen Speicherplatz eingeschränkt
  • Allokationen global verwendbar

Speicherverwaltung auf dem Heap

• Speicherallokation:
  • void* malloc(size_t size) und void* calloc(size_t nmemb, size_t size) aus stdlib.h reservieren Speicher auf dem Heap und müssen freigegeben werden!
    • Pointer zeigt auf Beginn des Speicherbereichs
    • void* alloca(size_t size) reserviert Speicher auf dem Stack und muss nicht wieder freigegeben werden
  • (!) im Falle eines Fehlers: NULL-Pointer als Rückgabewert
• Speicherfreigabe:
  • kein Garbage Collector
  • void free(void* ptr) aus stdlib.h
    • (!) nur original ptr von malloc bzw. calloc freen!
    • (!) nach free soll ptr nicht mehr für Speicherzugriffe bzw. Speicherverwaltung verwendet werden!

// Beispiel: Allokation auf dem Heap
char* p = malloc(256 * sizeof(char));
if ( p == NULL ) {
    // Behandlung von Fehler bei Speicherallokation
    abort();
}
// ... arbeite mit p
free(p);

// Beispiel: Allokation auf dem Heap
char* p = malloc(256 * sizeof(char));
if ( p == NULL ) {
    // Behandlung von Fehler bei Speicherallokation
    abort();
}
// ... arbeite mit p
free(p);

• void* realloc(void* ptr, size_t size) vergrößert / verkleinert bereits reservierter Speicher
  • alter Speicherbereich wird bei Erfolg automatisch freigegeben
  • Vergrößerung: neue Daten uninitialisiert
  • realloc(NULL, size) equiv. zu malloc(size)
  • (!) im Falle eines Fehlers: NULL-Pointer als Rückgabewert und alter Speicherbereich wird nicht freigegeben
• void* aligned_alloc(size_t alignment, size_t size)
  • alignment muss Zweierpotenz sein
  • size muss Vielfaches des alignments sein

Effizientes Debugging

• mittels -Wall und -Wextra

printf-Debugging

• printfs sind gebuffert
  • \n leert den Buffer
  • fflush(stdout) leert ihn auch

assert()

• in assert.h
  • mit -DNDEBUG wird festgestellt, dass assert() als NOP funktioniert
  • ansonsten wird das Programm abgebrochen, wenn assert() false zurückliefert
• (!) man soll nie annehmen, dass Assertions den Code abbrechen
  • assert soll nur in der Testphase verwendet werden

Buffer Overflows

• Buffer sind ordinäre Speicherberieche und sind in C notwendig
  • z.B. Nutzereingaben oder Daten ablegen etc.
• Buffer Overflow: Lese- bzw. Schreibzugriff außerhalb der Grenzen des Buffers
  • häufig auftretende Sicherheitslücke
  • beispielhafter Angriff: Überschreiben der Rücksprungadresse auf dem Stack
  • ermöglicht Sprünge zu beliebigen Funktionen im Programm
  • Overflow von nur einem Byte kann die Sicherheit beeinträchtigen

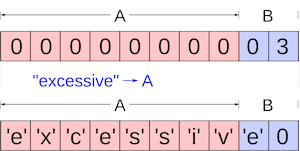

• A hat platz nur für 4 chars (inkl. \0)
• strcpy() darf jedoch aufgerufen werden, der Code kompiliert noch (obwohl die meisten Compiler den Overflow erkennen und davor warnen werden) und wird ausgeführt
• Die Bytes in B werden somit überschrieben

Segmentation Fault

• Speicherschutzverletzung, ausgelöst durch…
  • …schreibenden Zugriff auf read-only Daten
  • …Zugriff auf Daten mit fehlenden Berechtigungen (z.B. Kernel-Daten als Benutzer)
  • …NULL-Pointer-Dereferenzierung
  • …fehlerhafte Speicherzugriffe durch Verletzung der Calling Convention (ASM)
  • etc.
• Ansätze zur Vermeidung:
  • Pointer vor Benutzung überprüfen (z.B. auf NULL-Wert)
    • z.B. fopen gibt bei Fehler NULL zurück
  • Fehler bei Einhaltung der Array-Grenzen
    • Off-By-One Fehler (Index beginnt bei 0 und endet bei arrLen - 1)
    • Hardcoding von Arraygrößen
  • Beachtung des Nullterminals bei C-Strings überprüfen
    • Vergessen des Nullterminals
    • Speicher zu klein für Nullterminal

Inhärent Unsichere Funktionen

• wenn möglich, Funktionen verwenden, die Schutzmechanismen erzwingen
  • z.B. memcpy(void* dest, const void* src, size_t n), die eine explizite Angabe der Datengröße n fordert
  • solche Schutzmechanismen sollte man auch in den eigenen Funktionen einbauen
• C-Standardbibliothek bietet viele potentiell gefährliche Funktionen an!
  • gets(char* buf)
    • ab C11 nicht mehr Teil des Standards
    • liest Daten in buf, bis EOF oder '\n' erkannt wird
  • scanf()
    • Angabe eines Format-Strings kann maximale Zeichen einschränken (z.B. scanf("%5s", buf))
    • Problem: scanf("%s", buf) (ohne Einschränkung) ist weiterhin erlaubt
    • stattdessen sollte immer fgets(char* dest, int n, FILE* stream) verwendet werden
      • höchstens n - 1 oder EOF bzw. \n Zeichen werden eingelesen
      • String in dest wird nullterminiert \to$\to$ Buffer-Overflows durch Nullterminal werden vermieden
  • strcpy(char* dest, const char* src)
    • kopiert src nach dest, inklusive Nullterminal von src
    • Problem: size(src) > size(dest) \to$\to$ Buffer-Overflow
    • bessere Alternative: strncpy(char* dest, const char* src, size_t n)
      • n bestimmt, wie viele Bytes maximal kopiert werden
      • Resultat ist nur nullterminiert, wenn ein Nullterminal in den n Bytes von src existiert!
        • z.B. char d[3]; char* s = {'1','2','3'}
        • strncpy(d,s,3) ergibt d = {'1','2','3'}
  • printf(buf), wobei buf User-Input enthält
    • da der Inhalt von buf aufgrund des Einlesens mit scanf durch den Nutzer frei wählbar ist, kann dieser dort auch Format Specifier wie %s, %d, etc. angeben
    • printf wird diese Format Specifier dann wie üblich interpretieren und als Konsequenz evtl. den Inhalt von Registern- und/oder des Stack-Speichers ausgeben

Überprüfung von malloc()

• Rückgabewert von malloc() bei Fehler ist NULL-Pointer
• Derferenzierung des NULL-Pointers ist undefiniertes Verhalten
• Vermeidung: immer überprüfen, ob malloc() NULL zurückgibt

Format String Injection

• printf() benutzt pro Format Specifier einen Parameter
• Parameter sind laut Calling Convention automatisch immer die Register und danach der Stack
  • bei Einlesen von Format Specifiern werden Register / Stack als Parameter interpretiert
    • User kann somit Speicher mit %x, %s etc. leaken oder mit %n schreiben
• Vermeidung: Kombinieren der printf-Aufrufe und Benutzung eines Formatstrings: printf("Hello %s!\n", buf)

Memory Leak

• angeforderter Speicher wird nicht freigegeben
• in größeren Programmen kann es dazu führen, dass der Speicherbedarf unkontrolliert wächst
• Vermeidung: Freigabe von unbenötigtem Speicher durch free vor return-Statements
  • Ausnahme: Rückgabe von heapalloziertem Speicher (Rückgabe von Pointer durch malloc oder calloc, da man diesen vllt. später noch braucht)

Use After Free und Double Free

• undefiniertes Verhalten

if (! strlen ( buf ) ) {
    printf ( " You didn ’t enter your name !\ n " ) ;
    return 1;
} else if ( strlen ( buf ) > 20) {
    printf ( " You have a really long name , % s !\ n " , buf ) ;
    free ( buf ) ;
}
// buf gets used after being freed -> use after free
printf ( " Thank you for introducing yourself , % s !\ n " , buf ) ;
// buf gets freed again -> double free
free ( buf ) ;

if (! strlen ( buf ) ) {
    printf ( " You didn ’t enter your name !\ n " ) ;
    return 1;
} else if ( strlen ( buf ) > 20) {
    printf ( " You have a really long name , % s !\ n " , buf ) ;
    free ( buf ) ;
}
// buf gets used after being freed -> use after free
printf ( " Thank you for introducing yourself , % s !\ n " , buf ) ;
// buf gets freed again -> double free
free ( buf ) ;

Undefined Behavior

• Programm weicht vom C-Standard ab
  • Dereferenzierung von Nullpointer
  • Double Free
  • Use after Free
  • Lesen uninitialisierter Variablen
  • Signed (!) Integer Overflow
  • Shift um Länge eines Integerwerts (oder mehr oder negativ)
  • Flushen eines Inputstreams, z.B. fflush(stdin)
  • Fehler bei Pointercasts (meist unnötig/obsolet)
  • etc…

Vermeidung von Fehlern - Sanitizer

• Sanitizer in GCC können über Compilerflags aktiviert werden
  • -fsanitize=address für Buffer Overflows und Dangling Pointer
  • -fsanitize=leak für Memory Leaks
  • -fsanitize=undefined für Undefined Behavior
• Nachteile der Verwendung von Sanitizer:
  • erschwert Debugging mit anderen Tools
  • Performanz des Programms wird deutlich verringert
  • Compiler erkennt bei Weitem nicht alle Fehler
  • funktioniert mit handgeschriebenem Assembly nicht

Kommandozeilenargumente in C

• int argc und char** argv

  • werden bei Programmstart mit Argumenten, die dem Programm übergegeben werden, gefüllt (Start durch Terminal \to$\to$ Kommandozeilenargumente)

• argv: Kommandozeile, an Leerzeichen aufgetrennt

• argc: Länge des Arrays argv

  • Ausnahme: zwischen "" wird nicht getrennt

• keine besondere Bedeutung für -...

  • dazu: getopt
    • wenn getopt auf eine Option trifft, die nicht im optstring spezifiziert wurde, wird der character '?' zurückgegeben
    • dieser und alle anderen Rückgaben außer dem Charakter der Option führen in den default case und damit zum Ausdrucken einer Fehlernachricht und vorzeitigem Beenden mit einem Fehlercode
  • strtol: Parsen von Zahlen aus Strings
    • **endptr zeigt nach Ausführung auf das erste Zeichen, das nicht konvertiert werden konnte
    • wenn das gesamte Argument aus konvertierbaren Zeichen bestand, zeigt daher **endptr auf das letzte Zeichen des übergebenen Strings - das Nullbyte das hinter dem String abgelegt wird \to$\to$ *strtol_err == '\0' gilt, um zu prüfen, dass das Argument für Option n eine Ganzzahl ist

#include <stdio.h>

int main(int argc, char** argv){
    for(int i = 0; i < argc; i++){
        printf(";%s;\n", argv[i]);
    }
    return 0;
}

#include <stdio.h>

int main(int argc, char** argv){
    for(int i = 0; i < argc; i++){
        printf(";%s;\n", argv[i]);
    }
    return 0;
}

$ ./myprog.o -o filename -g
;./myprog.o;
;-o;
;filename;
;-g;

$ ./myprog.o -n "Hallo Welt"
;./myprog.o;
;-n;
;Hallo Welt;

$ ./myprog.o -o filename -g
;./myprog.o;
;-o;
;filename;
;-g;

$ ./myprog.o -n "Hallo Welt"
;./myprog.o;
;-n;
;Hallo Welt;

System V Application Binary Interface

• Application Binary Interface (ABI): Schnittstelle eines Software-Moduls auf Maschinencodeebene (z.B. Funktion oder Betriebssystem)
  • Datentypen (Größe, Alignment, Layout)
  • Calling Convention
    • Ort der Funktionsparameter
    • Ort der Rückgabewerte
    • welche Register gesichert bzw. verändert / überschrieben werden dürfen
  • Speicherstruktur
  • Betriebssystemschnittstelle

Registertypen

• Callee-Saved Register (speichern z.B. Variablen über Funktionsaufrufe)
  • gehören aufrufender Funktion
  • müssen vom callee gesichert werden
  • nach Funktionsende unverändert
  • rbx, rbp, r12 - r15, rsp
• Temporäre / Caller-Saved Register
  • gehören aufgerufener Funktion
  • dürfen frei verwendet werden
  • nach Funktionsende undefiniert
  • rax, rcx, rdx, rsi, rdi, r8 - r11

myfun:
  push rbx
  mov rbx, [rdi]
  ...
  pop rbx
  ret

myfun:
  push rbx
  mov rbx, [rdi]
  ...
  pop rbx
  ret

Stack-Alignment

• Calling Convention stellt Anforderung an Stack-Alignment
  • 16-Byte-Alignment vor einem Funktionsaufruf (rsp % 16 == 0, bzw. die letzten 4 bit der Adresse sind 0)

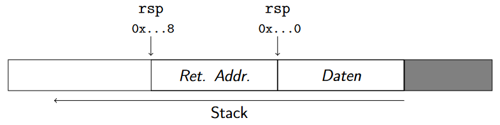

  • call legt weitere 8 Byte auf den Stack \to$\to$ um 8 Byte verschoben (rsp % 16 == 8)
• bevor man eine weitere Funktion aufrufen kann, muss man das Stack Alignment wiederherstellen (z.B. mit sub oder push)

myfun:
  push rbx
  mov rbx, [rdi]
  ...
  call do_sth
  add rax, rbx
  pop rbx
  ret

myfun:
  push rbx
  mov rbx, [rdi]
  ...
  call do_sth
  add rax, rbx
  pop rbx
  ret

Struct-Layout

• wie sind Felder eines structs im Speicher angeordnet?
  • abhängig von Reihenfolge und Alignment der Felder
  • Padding, um Alignment der Felder sicherzustellen
  • Alignment des structs ist das seines Felds mit dem größten Alignment
  • Größe des structs ist ein Vielfaches davon \to$\to$ Padding am Ende

Structs als Funktionsparameter

• wie werden structs als Funktionsparameter übergeben?
  • größer als 16 Byte oder Felder, die nicht aligned sind? \to$\to$ über dem Stack
  • sonst:
    • Aufteilen in max. 2 Teile mit jeweils 64 bit
    • diese werden als int-Parameter behandelt
    • mehrere benachbarte Felder können zusammengefasst werden

//2 64-Bit Integer (16 Byte)
void func(struct { uint64_t a; uint64_t b; } param);
// a -> rdi, b -> rsi

// 2 32-Bit Integer (8 Byte)
void func(struct { uint32_t a; uint32_t b; } param);
// a -> rdi[31:0], b -> rdi[63:32]

// mehrere zusammengefasste Felder (12 Byte)
void func(struct { uint16_t a; uint16_t b; uint8_t c; } param);
// a -> rdi[15:0], b -> rdi[31:16], c -> rdi[39:32]

// struct größer als 16 Byte (24 Byte)
void func(struct { uint64_t a; uint64_t b; uint64_t c; } param);
// a -> [rsp], b -> [rsp + 8], c -> [rsp + 16]

//2 64-Bit Integer (16 Byte)
void func(struct { uint64_t a; uint64_t b; } param);
// a -> rdi, b -> rsi

// 2 32-Bit Integer (8 Byte)
void func(struct { uint32_t a; uint32_t b; } param);
// a -> rdi[31:0], b -> rdi[63:32]

// mehrere zusammengefasste Felder (12 Byte)
void func(struct { uint16_t a; uint16_t b; uint8_t c; } param);
// a -> rdi[15:0], b -> rdi[31:16], c -> rdi[39:32]

// struct größer als 16 Byte (24 Byte)
void func(struct { uint64_t a; uint64_t b; uint64_t c; } param);
// a -> [rsp], b -> [rsp + 8], c -> [rsp + 16]

Structs als Rückgabewerte

• Ort wie bei Parameterübergabe bestimmt
• Register: rax für ersten 64 Bit, rdx für die zweiten 64 Bit
• Stack:
  • Caller reserviert ausreichend Speicher
  • Pointer darauf wird “verdeckt” in rdi übergeben
  • Funktion gibt Pointer in rax zurück

struct ComputeRes { uint64_t a, b, c; };
struct ComputeRes compute(int param);

// verhält sich wie:
struct ComputeRes* compute(struct ComputeRes* retval, int param);

struct ComputeRes { uint64_t a, b, c; };
struct ComputeRes compute(int param);

// verhält sich wie:
struct ComputeRes* compute(struct ComputeRes* retval, int param);

Calling Convention: Zusammenfassung

• Parameter: rdi, rsi, rdx, rcx, r8, r9, Stack
• Rückgabewert: rax, rdx (bei 128-bit)
• Callee-Saved: rbx, rbp, rsp, r12 - r15
  • gleicher Wert nach Funktionsende, ggf. sichern und wiederherstellen
• Caller-Saved: rax, rcx, rdx, rsi, rdi, r8 - r11
  • frei verwendbar, Wert nach Funktionsende unbekannt

Fixkommazahlen / Festkommazahlen

• Aufteilung der Bits in Vor- und Nachkommastellen
  • z.B. 16.16: 0000000000000000.0000000000000000 (Vorkommastellen, dann Nachkommastellen)
• Gewicht der Bits ab Komma: 2^{-1}, 2^{-2}, 2^{-3}...$2^{-1}, 2^{-2}, 2^{-3}...$
  • z.B. 00000000001101.11010000000000
    • Vorkommastellen: 1101_2=13_{10}$1101_2=13_{10}$
    • Nachkommastellen: 2^{-1} + 2^{-2} + 2^{-4} = 0.5 + 0.25 + 0.0625 = 0.8125$2^{-1} + 2^{-2} + 2^{-4} = 0.5 + 0.25 + 0.0625 = 0.8125$
    • insgesamt: 13.8125_{10}$13.8125_{10}$

Fixkommazahlarithmetik

• Addition und Subtraktion:
  • Komma muss an gleicher Stelle sein (Anzahl der Nachkommastellen ist gleich), ansonsten nichts besonderes notwendig
• Multiplikation und Division:
  • beim Multiplizieren zweier Fixkommazahlen addieren sich die Kommapositionen
    • z.B. 110.100 * 1110.11 = 1011111.11100 (3.3 * 4.2 = 7.5)
  • Shifts sind notwendig, um das Ergebnis wieder in das richtige Format zu bringen
  • Division ist lediglich Multiplikation mit Kehrwert
• bei Overflows muss geachtet werden

Fließkommazahlen

• Warum?
  • Größe ist vom Anfang an fix
    • was, wenn man sehr große und sehr kleine Zahlen speichern möchte?
    • z.B. 2^{29}$2^{29}$ und 2^{-30} \to$2^{-30} \to$ 30 Vorkommastellen und 30 Nachkommastellen notwendig \to$\to$ 60-bit lange Zahl, wo man evtl. nur das oberste bzw. unterste Bit benötigt
  • teils unnötiger Speicherverbrauch

Aufbau

• S | EEEEEEEE | MMMMMMMMMMMMMMMMMMMMMMM
• Exponentenschreibweise
  • Sign Bit S: 0 wenn positiv, 1 wenn negativ
  • Exponent E: um wie viele Stellen shiften wir?
  • Mantisse M: Kommazahl
• Vorteile:
  • feste Anzahl an signifikanten Stellen
  • größerer Wertebereich als Fixkommazahlen
• Konsequenz: höhere Genauigkeit bei kleinen Zahlen
• x = (-1)^S \cdot M_2 \cdot 2^{Exp-Bias}$x = (-1)^S \cdot M_2 \cdot 2^{Exp-Bias}$

Genauerer Aufbau

• Normalisiert: 1 \leq$1 \leq$ Mantisse \leq 2$\leq 2$
• führende Eins nicht abgespeichert (es liegt immer eine Eins vor der Mantisse)
• Exponent (gespeichert) = Exponent (real) + Bias: negative Exponente werden nicht im Zweierkomplement gespeichert
  • Bias statt Zweierkomplement (immer positiv)
  • Lexikographischer Vergleich statt Subtraktion und Vergleich mit 0 (Fließkommazahlen werden als vorzeichenbehaftete Zahlen verglichen)
  • theoretisch weniger Operationen

Datentypen: float und double

• float:
  • Exponent: 8
  • Mantisse: 23
  • Bias: 127
• Bias double:
  • Exponent: 11
  • Mantisse: 52
  • Bias: 1023

Konvertierung zu einer Fließkommazahl und umgekehrt

• Beispiel: 37.75

  • Konvertierung zu einer Fixkommazahl: 100101.11
  • Komma so weit verschieben, sodass nur noch eine 1 vor dem Komma steht: 1.0010111
  • Nachkommastellen der Fixkommazahl = Mantisse; Sign-Bit setzen, falls Zahl negativ; Anz. Rechtsshifts + Bias = Exponent: 0 10000100 00101110000000000000000

• Beispiel: 0 10000100 01010000000000000000000

  • Exponent (132) - Bias (127) = 5
  • Mantisse (1.0101 in Binär) = 1.3125 im Dezimalsystem
  • Somit ergibt sich die Zahl 42 (um auf die Zahl 42 zu kommen, wird 1.3125 x 2^5 gerechnet)

Addition und Subtraktion von Fließkommazahlen

• kleinere Wert muss auf den selben Exponenten wie der größere Wert gebracht werden (denormalisieren der kleinen Zahl)
• Mantissen können wie reguläre Zahlen addiert bzw. subtrahiert werden
• Mantisse wird entsprechend der Genauigkeit gerundet \to$\to$ Ergebnis normalisieren (Mantisse soll Wert zwischen 1 und 2 repräsentieren)

Multiplikation und Divison von Fließkommazahlen

• Exponenten addieren bzw. subtrahieren
• Mantissen multiplizieren bzw. dividieren (führende Eins beachten)
• Mantisse wird entsprechend der Genauigkeit gerundet \to$\to$ Ergebnis normalisieren

Probleme bei Genauigkeit

• Rundung: da Fließkommazahlen nur beschränkte Genauigkeit haben, muss entsprechend gerundet werden
  • verschiedene Modi: “round to nearest, ties to even” (runde Zahl zum nächst liegenden abspeicherbaren Wert oder zum nächsten geraden Wert wenn die Zahl genau dazwischen liegt)…
• Absorption: Addition bzw. Subtraktion von sehr großer und sehr kleiner Zahl
  • keine Veränderung der großen Zahl wegen Rundung
  • z.B. 1000000.00f + 0.01f = 1000000.00f
• Auslöschung: Subtraktion großer ähnlicher Zahlen
  • Subtraktion verstärkt Rundungsfehler
  • z.B. 1000000.1f − 1000000.0f = 0.125f != .1f, weil 1000000.1f tatsächlich als 1000000.125 dargestellt wird
• Regeln: Arithmetische Operationen sind weder assoziativ, noch distributiv
  • (x + y) + z != x + (y + z)
  • (x * y) * z != x * (y * z)
  • x * (y + z) != (x * y) + (x * z)
• (!) -ffast-math (-Ofast ) in GCC ignoriert diese zwecks Geschwindigkeit

Denormale / Subnormale Zahlen

• wegen der 1 vor der Mantisse können einige Zahlen nicht dargestellt werden (Zahlen deren Exponent kleiner ist, als eine normalisierte Darstellung zulassen würde)
  • z.B. single precision: 1.0_2 * 2^{-127}$1.0_2 * 2^{-127}$ (Exp. kann bei single precision keinen Wert kleiner als -126 annehmen)
  • denormalisiert: 0.1_2* 2^{-126}$0.1_2* 2^{-126}$ (Exp. hat speziellen Wert, damit erkannt wird, dass es sich um eine denormalisierte Zahl handelt: alle Bits 0)
  • implizite 1 wird zur impliziten 0
• wenn Exponent und Mantisse 0 sind, handelt es sich um 0

Null mit Vorzeichen

• Null: Exponent und Mantisse haben alle Bits 0
• Sign-Bit kann gesetzt werden: \pm 0$\pm 0$ möglich
  • allgemein x + 0 = x$x + 0 = x$, aber -0 + 0 = 0$-0 + 0 = 0$ für x = -0$x = -0$

Unendlich / Infinity

• wenn alle Bits in Exponent 1 und alle Bits in Mantisse 0: Unendlich
  • je nach Sign-Bit: \pm\infty$\pm\infty$
• Ergebnis bei der Division einer Zahl durch 0 (Ausnahme: 0 / 0 = NaN$0 / 0 = NaN$ und \infty - \infty = NaN$\infty - \infty = NaN$)

Not A Number / NaN

• wenn alle Bits in Exponent 1 und Mantisse \neq$\neq$ 0: NaN
  • Sign-Bit irrelevant, -NaN$-NaN$ existiert nicht
• bei undefinierten Operationen, z.B. Teilen von 0 durch 0 oder Subtraktion von Infinity und Infinity
• jede Operation mit NaN ergibt NaN
• jeder Vergleich mit NaN ist false, außer \neq$\neq$

Weitere Floating Point Formate

• 16-Bit half precision / half
  • S | EEEEE | MMMMMMMMMM (1 / 5 / 10)
• Brain Floating Point / bfloat
  • S | EEEEEEEE | MMMMMMM (1 / 8 / 7)
• Extended Formate

Fließ- und Fixkommazahlen: Zusammenfassung

• Fließkommazahlen:
  • Großer Wertebereich bei weniger Speicherplatzverbrauch
  • Ungenauigkeiten durch Rundung (Absorption, Auslöschung)
  • Arithmetik nicht trivial
• Fixkommazahlen:
  • Schnelle Arithmetik
  • Gleichbleibende Genauigkeit im gesamten Wertebereich
  • Kommaposition fest → Hoher Speicherplatzverbrauch bei großen Wertebereichen

Streaming SIMD Extensions (SSE)

• SIMD Erweiterung für x86-Prozessore

SSE Register

• 16 weitere Register: xmm0 bis xmm15
  • 128-bit groß, können z.B. 4 32-bit Werte speichern
  • für skalare Berechnungen sind nur die unteren 32 bzw. 64 Bit von Relevanz
• xmm-Registern verwendbar für Floating-Point-Berechnungen

Konstanten

• 0 kann mit pxor dst, src genutzt werden (wobei dst == src)
• Floating-Point Konstanten können aus dem Speicher (z.B. .rodata) mit movss dst, src (move single precision float) geladen werden
  • z.B. movss xmm0, [rip + .Lconstx]
• Moves sind zwischen General-Purpose und xmm-Registern mit movd / movq möglich
  • keine Konvertierung! \to$\to$ Werte werden Bit für Bit zw. Registern ausgetauscht
  • gut für Bitmanipulationen

Arithmetik

• Namenskonvention bei Instruktionen: ss für Scalar Single, sd für Scalar Double (ss nicht mit sd anwendbar)
• Addition: addss dst, src
  • src: Register und Speicher erlaubt
  • untere 32 bit für Addition mit addss verwendet
• Subtraktion: subss dst, src
  • analog zur Addition
• Division: divss dst, src
  • Operanden werden im Vergleich zu div nicht implizit gefolgert, sondern werden explizit angegeben
• Multiplikation: mulss dst, src
  • analog zur Division
• Konstanter Divisor: Multiplikation mit Kehrwert bevorzugen

Vergleiche

• ucomiss op1, op2: skalarer Vergleich zweier Floating-Point Werte
  • untersten single precision Floats werden verglichen
• Flags werden in Abhängigkeit des Ergebnisses gesetzt
  • ermöglicht Sprünge mit jcc
  • aber: Condition Codes für vorzeichenlose Vergleiche

cmpFloat :
    ucomiss xmm1 , xmm0
    jp _Lunordered ; xmm0 or xmm1 NaN
    jb _Llesser ; xmm1 < xmm0
    ja _Lgreater ; xmm1 > xmm0
    je _Lequal ; xmm1 == xmm0

cmpFloat :
    ucomiss xmm1 , xmm0
    jp _Lunordered ; xmm0 or xmm1 NaN
    jb _Llesser ; xmm1 < xmm0
    ja _Lgreater ; xmm1 > xmm0
    je _Lequal ; xmm1 == xmm0

• ist einer der Operanden NaN, wird dies mit jp oder jnp behandelt

Codeeispiel (func \to 1/x$func \to 1/x$)

#include <stdio.h>

extern float func(float x);

int main(int argc, char **argv){
    float res = func(2.0);
    printf("Result: %f\n", res);
    return 0;
}

#include <stdio.h>

extern float func(float x);

int main(int argc, char **argv){
    float res = func(2.0);
    printf("Result: %f\n", res);
    return 0;
}

.intel_syntax noprefix
.global func
.text
func:
    mov r8, 1
    cvtsi2ss xmm1, r8
    divss xmm1, xmm0
    movss xmm0, xmm1
    ret

.intel_syntax noprefix
.global func
.text
func:
    mov r8, 1
    cvtsi2ss xmm1, r8
    divss xmm1, xmm0
    movss xmm0, xmm1
    ret

Erweiterte Calling Convention

• vermeiden, dass in General Purpose Register die Floating Point Argumente übergeben werden
• Float-Rückgabewert: xmm0
• Float-Argumente: xmm0 -> xmm7 (weitere auf Stack)
• (!) alle Register sind caller-saved / temporär
• bei Kombinationen von FP und int/ptr-Argumente: separate Durchnummerierung der Register

   float fn(int, float, char*, float);
// xmm0     edi  xmm0   rsi    xmm1

   float fn(int, float, char*, float);
// xmm0     edi  xmm0   rsi    xmm1

ex:
    mov rdi, 1
    movss xmm0, [rip + .Lconstx]
    mov rs1, 2
    movss xmm1, [rip + .Lconsty]
    call fn
    ...

ex:
    mov rdi, 1
    movss xmm0, [rip + .Lconstx]
    mov rs1, 2
    movss xmm1, [rip + .Lconsty]
    call fn
    ...

SIMD - SSE

• Konzept: parallele Verarbeitung von Daten ohne Threading
• bisher - SISD (Single Instruction Single Data)
  • Instruktion arbeitet auf Daten bestimmter Länge (byte \to$\to$ qword)
  • Verarbeiten eines Arrays: Iterieren über Speicherbereich

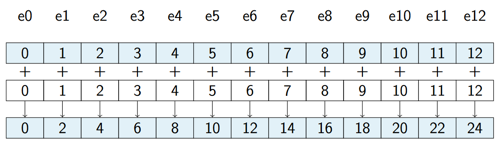

  • z.B. Addition zweier Vektoren (Arrays mit Elementen eines bestimmten Typs)


SIMD - Single Instruction Multiple Data(stream)

• Nachteil SISD: hohe Sprunganzahl, viele Rechenoperationen
• Lösung: Vektorisierung
  • Anwendung der selben Instruktion auf einen ganzen Satz aus Datenobjekten
  • eingeführt durch SSE-Befehle für Vektorverarbeitung
  • dafür werden 128-bit XMM-Register verwendet

SSE-Instruktionen für SIMD

• neue Instruktionen für parallele Datenverarbeitung, die auf ganze XMM-Register zur gleichen Zeit arbeiten
• keine Speicher-zu-Speicher Operationen
• unterschiedliche Stufen der SSE-Erweiterung (auf modernen CPUs immer SSE2 verfügbar)
• gesonderte Befehle für Integer- und Floating-Point-Berechnung
  • “Packed (P)” - keine einheitliche Position für Int und Float (ADDPD / PADDD)
  • kein Effekt auf nebenstehende Daten im XMM-Register (keine Überlaufe von einer Addition im Befehl zur nächsten, etc.)
  • Ziel i.d.R. XMM-Register
• ideal ist es wenn die Daten, welche mittels SIMD verarbeitet werden sollen, nebeneinander im Speicher liegen
  • es ist natürlich durchaus möglich ein XMM-Register aus unterschiedlichen Quellen zu füllen
  • allerdings ist es umso besser, je weniger teure Speicher und Schiebeoperationen dafür nötig sind.

Integer-Instruktionen

• PADDD xmm1, xmm2/m128 (ADD Packed Integer DWORD)
  • addiert 4 DWORD-Integer auf 4 andere DWORD-Integer (32-bit)
• PADDB xmm1, xmm2/m128 (ADD Packed Integer BYTE)
  • addiert 16 BYTE-Integer auf 16 andere BYTE-Integer (8-bit)
• PADDQ xmm1, xmm2/m128 (ADD Packed Integer QWORD)
  • addiert 2 QWORD-Integer auf 2 andere QWORD-Integer (64-bit)

Vektoraddition: 32- und 64-bit

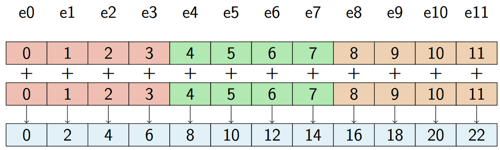

• PADDD (jeder Kasten ist 32-bit groß \to$\to$ es können 4 Werte zur selben Zeit addiert werden)

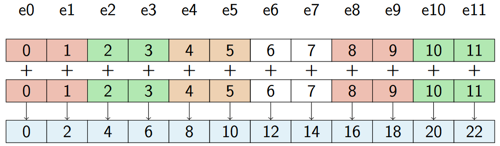

• PADDQ(jeder Kasten ist 64-bit groß \to$\to$ es können 2 Werte zur selben Zeit addiert werden)


Inkrementieren eines Elements mittels SIMD

; void add_one(int x[4])
add_one:
    mov eax, 1
    movd xmm0, eax
    pshufd xmm0, xmm0, 0x00
    movdqu xmm1, [rdi]
    paddd xmm1, xmm0
    movdqu [rdi], xmm1
    ret

; void add_one(int x[4])
add_one:
    mov eax, 1
    movd xmm0, eax
    pshufd xmm0, xmm0, 0x00
    movdqu xmm1, [rdi]
    paddd xmm1, xmm0
    movdqu [rdi], xmm1
    ret

• MOVD kopiert DWORD aus EAX in XMM0
• PSHUFD kopiert den niedrigsten DWORD in XMM0 mittels der Maske 0x00 in die drei höherwertigen DWORD in XMM0
  • [0,0,0,1] \to [1,1,1,1]$[0,0,0,1] \to [1,1,1,1]$
• MOVDQU lädt 4 Integer aus dem Speicher ab RDI in XMM1
• PADDD addiert 4 Integer aus XMM0 auf XMM1
• MOVDQU schreibt das Resultat in den Speicher (4 Integer aus XMM1 in Speicher ab RDI)

Gleitkomma-Instruktionen

• ADDSS xmm1, xmm2/m32 (ADD Scalar Single-Precision Floating-Point Values)
  • addiert einen float auf einen anderen float
  • keine SIMD-Instruktion (packed), sondern eine scalar-Instruktion
• ADDPS xmm1, xmm2/m128 (ADD Packed Single-Precision Floating-Point Values)
  • addiert 4 float auf 4 andere float
• ADDPD xmm1, xmm2/m128 (ADD Packed Double-Precision Floating-Point Values)
  • addiert 2 double auf 2 andere double

Addition eines Vektors auf sich selbst mit SIMD

; void add_self(float *, size_t)
; assume that rdi & 3 == 0
add_self:
    movups xmm0, [rdi]
    addps xmm0, xmm0
    movups [rdi], xmm0
    add rdi, 16
    sub rsi, 4
    jnz add_self
    ret

; void add_self(float *, size_t)
; assume that rdi & 3 == 0
add_self:
    movups xmm0, [rdi]
    addps xmm0, xmm0
    movups [rdi], xmm0
    add rdi, 16
    sub rsi, 4
    jnz add_self
    ret

• MOVUPS lädt 4 Floats ab Speicheradresse RDI in das Register XMM0
• ADDPS addert 4 Floats in XMM0 paarweise auf sich selbst
• MOVUPS schreibt 4 Floats vom Register XMM0 an Speicheradresse RDI
• erhöhe Zeiger in RDI um 16 Byte und reduziere Zähler in RSI um 4

SIMD-Alignment

• spezielle neue MOV-Instruktionen für XMM-Register
• (!) zu berücksichtigen: Data Alignment
• bisher: genaue Position der Daten im Speicher (Startadresse) nicht relevant
• bei SIMD-SSE: aufgrund der Performanz müssen neue Alignment-Anforderungen erfüllt werden
  • die meisten SIMD-Instruktionen fordern ein 16-Byte-Alignment
    • Startadresse muss 16-Byte-aligned sein (muss teilbar durch 16 sein, niederwertigsten 4 Ziffern in Binärdarstellung sind 0)
    • CPU wirft bei non-aligned Speicherzugriff eine Exception (z.B. als SEGFAULT)
    • Alignment von Variable, Array und Structure-Fields in C mittels __attribute__((aligned(16)))
      • z.B. int x[12] __attribute__((aligned (16)));
    • skalare Instruktionen fordern dies nicht

Aligned Zugriff

• MOVAPS xmm/m128 xmm/m128 (Move Aligned Packed Single-Precision)
  • kopiert 4 floats vom Ursprung in das Ziel
  • Speicheroperanden müssen aligned sein, sonst Fehler
  • kann auch 4 int, 2 double oder 2 long kopieren, obwohl es dafür gesonderte Instruktionen wie MOVDQA gibt
  • (!) Speicheroperanden fordern bei allen SIMD-Instruktionen das Alignment
• MOVUPS xmm/m128 xmm/m128 (Move Unaligned Packed Single-Precision)
  • kopiert 4 floats vom Ursprung in das Ziel
  • langsamer als MOVAPS, auch auf aligned Speicher
    • das Zusammensetzen von Daten aus zwei Cache-Lines erfordert zusätzliche Arbeit durch die CPU, welche sich in der Ausführungszeit für den Befehl niederschlägt
    • auf modernen CPUs genauso schnell wie MOVAPS

SIMD-Stolperfallen

• SIMD kann Rechenzeit sparen und Verarbeitung beschleunigen
  • auf günstigen CPUs kann es evtl. langsamer sein
  • höhere Leistungsaufnahme / Temperatur mit möglicher Taktreduzierung wegen paralleler Operationen
• SIMD eignet sich nicht für jedes Problem
  • SIMD findet außerhalb der Standard-Rechenwerke statt \to$\to$ Mischen von Standardoperationen und SSE-Operationen kann Program verlangsamen
  • SIMD macht einen sub-optimalen Algorithmus nicht automatisch optimal
  • variierender Control-Flow kann SIMD-Vorteile minimieren
• Verwendung von Erweiterungen wie SSE, AVX und FMA kann Kompatibilität einschränken

Compiler und Vektorisierung

• Compiler versuchen Programmcode automatisch zu vektorisieren, machen es aber nicht optimal
• man sollte sich nicht auf den Compiler darauf verlassen
  • Möglichkeit 1: SIMD direkt in ASM zu programmieren
  • Möglichkeit 2: SIMD Intrinsics (abstrahieren SIMD-Befehle für den Programmierer)

SIMD-Intrinsics

• neuer Datentyp für Variablen: __m128 für float-Datentypen
  • 128-bit, kann ein ganzes xmm-Register füllen, es wird aber kein konkretes Register geschrieben, sondern es wird nur eine solche Variable definiert
• für jede SSE-Instruktion gibt es eine zugehörige Intrinsic, die typischerweise auf Variablen des Typs __m128 definiert sind
  • ASM: addps xmm, xmm \to$\to$ C: __m128 _mm_add_ps (__m128 a, __m128 b)
    • Ergebnis wird von der Funktion zurückgegeben und nicht direkt in Register geschrieben
  • ASM: mulss xmm, xmm \to$\to$ C: __m128 _mm_mul_ss (__m128 a, __m128 b)
  • ASM: mov*s
    • Load (ASM): \to$\to$ C: __m128 _mm_load_ps (float const* mem_addr)
      • z.B. wenn b vom Typ float: __m128 x = _mm_load_ss(&b)
    • Store (ASM): \to$\to$ C: void _mm_store_ps (float* mem_addr, __m128 a)
  • weitere Befehle: Intel Intrinsics Guide

Codebeispiel - Saxpy

#include <immintrin.h>

void saxpy(long n, float alpha, float *x, float *y){
    __m128 valpha = _mm_load1_ps(&alpha);

    // simd
    for(size_t i = 0; i < (n - (n % 4)); i += 4) {
        __m128 vx = _mm_loadu_ps(x + i);
        __m128 vy = _mm_loadu_ps(y + i);

        vy = _mm_add_ps(_mm_mul_ps(valpha, vx), vy);

        _mm_storeu_ps(y + i, vy);
    }

    // remaining elements
    for(size_t i = (n - (n % 4)); i < n; i++) {
        y[i] = alpha * x[i] + y[i];
    }
}

#include <immintrin.h>

void saxpy(long n, float alpha, float *x, float *y){
    __m128 valpha = _mm_load1_ps(&alpha);

    // simd
    for(size_t i = 0; i < (n - (n % 4)); i += 4) {
        __m128 vx = _mm_loadu_ps(x + i);
        __m128 vy = _mm_loadu_ps(y + i);

        vy = _mm_add_ps(_mm_mul_ps(valpha, vx), vy);

        _mm_storeu_ps(y + i, vy);
    }

    // remaining elements
    for(size_t i = (n - (n % 4)); i < n; i++) {
        y[i] = alpha * x[i] + y[i];
    }
}

Andere Datentypen

• __m128d (Double) und __m128i (Integer)
  • __m256: AVX
  • __m64: Legacy
• Suffixe für Funktionen ändern sich auch
  • ASM: addpd xmm, xmm \to$\to$ C: __m128d _mm_add_pd (__m128d a, __m128d b)
  • ASM: paddb xmm, xmm \to$\to$ C: __m128i _mm_add_epi8 (__m128i a, __m128i b)

Vor- und Nachteile von Intrinsics

• +: Abstraktion von Assembly
  • Verbesserung der Lesbarkeit und Flexibilität des Codes
  • Freiraum für Compileroptimierungen
• -: Verlust der Plattformunabhängigkeit

Automatische Vektorisierung

• GCC automatisch ab -O3
• -march spezifiziert, welcher Erweiterungssatz verwendet werden soll
  • -march=native: alle Erweiterungssätze unterstützen die lokale Architektur
• -fopt-info-vec(-missed): prüfe, ob / welche Vektorisierungen erfolgreich waren (und warum auch nicht)
• Resultat nicht immer so effizient wie eigene Implementierung \to$\to$ objdump zu analysieren

Optimierungen

• bereits ab -O1 kann debugging schwerer werden, da Statements verschoben oder Variablen wegoptimiert wurden
• ab -O2 kann das Kompilieren länger dauern
• ab -O3 kann die größe der komplierten Executable wachsen
• Compiler-Optimierungen sind nur dann valide, wenn das Verhalten des Programms unverändert bleibt

Optimierung von Berechnungen

• Constant Folding: Konstante werden zur Compile-Zeit berechnet
• Constant Propagation: Variablen werden mit ihren tatsächlichen Werten ersetzt
  • bei Funktionen: Ergebnis des Funktionsaufrufs wird bereits berechnet
• Common Subexpression Elimination (CSE): wenn dieselbe Berechnung mehrmals durchgeführt wird, kann sie einmal berechnet und gespeichert werden

int x = a * b * 24;
int y = a * b * c;

// optimized
int tmp = a * b;
int x = tmp * 24;
int y = tmp * c;

int x = a * b * 24;
int y = a * b * c;

// optimized
int tmp = a * b;
int x = tmp * 24;
int y = tmp * c;

Optimierung von Schleifen

• mittels Loop Unrolling
  • Anzahl an Schleifendurchläufe wird reduziert / Schleife wird gänzlich entfernt
  • +: erhöhte Geschwindigkeit (Loop Conditions werden weniger bzw. gar nicht mehr getestet)
  • -: Executable-Größe wächst (mehr Instruktionen nötig, was auch den Code wegen mehr Speicherzugriffe verlangsamen kann)

for(int i = 0; i < 6; i++){
    arr[i] = 2 * arr[i];
}

// optimized: -floop-unroll-and-jam, ab -O3
for(int i = 0; i < 6; i+= 2){
    arr[i] = 2 * arr[i];
    arr[i + 1] = 2 * arr[i + 1];
}

for(int i = 0; i < 6; i++){
    arr[i] = 2 * arr[i];
}

// optimized: -floop-unroll-and-jam, ab -O3
for(int i = 0; i < 6; i+= 2){
    arr[i] = 2 * arr[i];
    arr[i + 1] = 2 * arr[i + 1];
}

• mittels Jamming / Loop Fusion
  • +: vermeidung von doppeltem Schleifen-Overhead
  • +: evtl. mehr Optimierungen in Schleifenkörper möglich (z.B. Zusammenfassung von Rechnungen)

for(int i = 0; i < 6; i++){
    arr[i] = 2 * arr[i];
}

for(int i = 0; i < 6; i++){
    arr2[i] = arr2[i] + 24;
}

// optimized: -floop-unroll-and-jam
for(int i = 0; i < 6; i++){
    arr[i] = 2 * arr[i];
    arr2[i] = arr2[i] + 24;
}

for(int i = 0; i < 6; i++){
    arr[i] = 2 * arr[i];
}

for(int i = 0; i < 6; i++){
    arr2[i] = arr2[i] + 24;
}

// optimized: -floop-unroll-and-jam
for(int i = 0; i < 6; i++){
    arr[i] = 2 * arr[i];
    arr2[i] = arr2[i] + 24;
}

• mittels Loop-Invariant Code Motion
  • falls x == 0, kann n jeden Wert haben; daher ist die optimierte Variante korrekt
    • Beispiel für Ausnutzung von Undefined Behavior für Optimierungen
  • +: Vermeidung redundanter Berechnungen

int n;
for(int i = 0; i < x; i++){
    n = sizeof(arr) / sizeof(int);
    arr[i] = 2 * arr[i];
}

// optimized: -fmove-loop-invariants, ab -O1
int n = sizeof(arr) / sizeof(int);
for(int i = 0; i < x; i++){
    arr[i] = 2 * arr[i];
}

int n;
for(int i = 0; i < x; i++){
    n = sizeof(arr) / sizeof(int);
    arr[i] = 2 * arr[i];
}

// optimized: -fmove-loop-invariants, ab -O1
int n = sizeof(arr) / sizeof(int);
for(int i = 0; i < x; i++){
    arr[i] = 2 * arr[i];
}

• mittels Vertauschung
  • +: Verbessert Cache-Verhalten (weniger Cache-Misses)
  • +: ermöglicht evtl. Vektorisierung

int sum = 0;
for(int i = 0; i < 6; i++){
    for(int j = 0; j < 9; j++){
        sumt += arr[j][i];
    }
}

// optimized: -floop-interchange, ab -O3
int sum = 0;
for(int j = 0; i < 9; j++){
    for(int i = 0; j < 6; i++){
        sumt += arr[j][i];
    }
}

int sum = 0;
for(int i = 0; i < 6; i++){
    for(int j = 0; j < 9; j++){
        sumt += arr[j][i];
    }
}

// optimized: -floop-interchange, ab -O3
int sum = 0;
for(int j = 0; i < 9; j++){
    for(int i = 0; j < 6; i++){
        sumt += arr[j][i];
    }
}

Optimierung von Funktionsaufrufen

• mittels Inlining
  • +: kein Overhead durch Funktionaufruf (call speichert Rücksprungadresse, Code liegt an anderem Ort in Speicher)
  • -: kann Code massiv vergrößern und verlangsamen
  • der Specifier ìnline hat nur bedingt etwas zu tun

static int square(int x){
    return x*x;
}

for(int i = 0; i < n; i++){
    arr[i] = square(i);
}

// optimized: -finline-functions-called-once, ab -O1 bzw. -finline-functions, ab -O2
for(int i = 0; i < n; i++){
    arr[i] = i * i;
}

static int square(int x){
    return x*x;
}

for(int i = 0; i < n; i++){
    arr[i] = square(i);
}

// optimized: -finline-functions-called-once, ab -O1 bzw. -finline-functions, ab -O2
for(int i = 0; i < n; i++){
    arr[i] = i * i;
}

• mittels Tail Call Optimization
  • dann, wenn NUR Funktionsaufruf letzte Operation vor Rücksprung ist
  • nicht notwendig, Daten auf dem Stack abzulegen
  • ersetzt Funktionsaufruf (call + ret) durch jmp

int fac(int k, unsigned n){
    if(n <= 0) return k;
    return fac(k * n, n - 1);
}

// optimized: -foptimize-sibling-calls, ab -O2
int fac(int k, unsigned n){
    fac:
        if(n <= 0) return k;
        k *=n;
        n--;
        goto fac;
}

int fac(int k, unsigned n){
    if(n <= 0) return k;
    return fac(k * n, n - 1);
}

// optimized: -foptimize-sibling-calls, ab -O2
int fac(int k, unsigned n){
    fac:
        if(n <= 0) return k;
        k *=n;
        n--;
        goto fac;
}

Interprozedurale Optimierungen

• Entfernen unnötiger Funktionsparameter
  • nur bei static-Funktionen möglich
• Funktionsspezifische Calling Convention
  • z.B. mehr callee-saved Register, andere Argumentregister
  • nur bei static-Funktionen ohne externe Nutzung möglich
• Spezialisierung von Funktionen bei mehreren verschiedenen Aufrufen
  • Duplikation der Funktion und Optimierung für verschiedene Parameterwerte (z.B. Konstanten, die schon zur Compile-Zeit bekannt sind)

Low-Level Optimierungen

• Instruction Selection: Übersetzung von Statement zu Instruktionen
  • z.B. Ersetzen der Multiplikation mit lea
• Instruction Scheduling: Reihenfolge der Instruktionen
  • Verringern von Abhängigkeiten zwischen Instruktionen \to$\to$ Begünstigung von Pipelining und OoO
  • bessere Ausnutzung von Instruction-Level Parallelism im Prozessor
• Register Allocation: Speichern der Variablen in Register / Stack
  • Ziel: Verringern / Vermeiden von Stack-Zugriffen

Optimierte Funktionen

• libc stellt häufig benutzte Funktionen hochoptimiert bereit, wobei die beste Funktion zur Laufzeit mittels IFUNC_SELECTORs ausgewählt wird

Builtins

• für bestimmte Anwendungszwecke bietet GCC builtins an (nicht Teil der Standardbibliothek)
  • __builtin_clz(unsigned x): gibt Anzahl der führenden 0 eines unsigned ints zurück
    • auf x86 mittels bsr implementierbar
    • notwendig, da Compiler selbst auf höchster Optimierungsstufe nicht erkennt, dass es sich um diesen Befehl handelt
  • __builtin_expect(long exp, long c)
    • exp wird wahrscheinlich zu c auswerten
    • Compiler versucht mit Branch Prediction performanten Code zu generieren
    • sollte aber nur nach Profiling des Codes benutzt werden

Funktionsattribute (Beispiele)

• Hinweise für den Compiler

__attribute__((always_inline))
void addTwo(uint8_t* element){
    *element += 2;
}

__attribute__((noinline))
void addTwo(uint8_t* element){
    *element += 2;
}

__attribute__((always_inline))
void addTwo(uint8_t* element){
    *element += 2;
}

__attribute__((noinline))
void addTwo(uint8_t* element){
    *element += 2;
}

• const: Ausgabe nur durch Eingabe bestimmt
  • Ergebnis ist unabhängig vom Zustand des Programms
    • nicht-read-only Speicher darf den Rückgabewert nicht beeinflussen
  • const-Funktion darf nur andere const-Funktionen aufrufen
  • Funktion verändert Programmzustand nicht (void-Rückgabewert sinnlos)
  • nur notwendig bei Funktionen, deren Definition nicht verfügbar ist
  • Ziel: Compiler kann Ergebnisse einfach wiederverwenden

__attribute__((const))
extern uint32_t mulPi(uint32_t n); // n * pi

__attribute__((const))
extern uint32_t mulPi(uint32_t n); // n * pi

• pure: ähnlich zu, aber wenig restriktiver als const
  • Rückgabewert darf von Dereferenzierung der übergebenen Pointer abhängen
  • pure-Funktionen dürfen pure- und const-Funktionen aufrufen

__attribute__ (( pure ) )
int my_memcmp ( const void * ptr1 , const void * ptr2 , size_t n ) {
    while (! n - -)
        if (* ptr1 ++ != * ptr2 ++)
            return * ptr2 - * ptr1 ;
    return 0;
}

__attribute__ (( pure ) )
int my_memcmp ( const void * ptr1 , const void * ptr2 , size_t n ) {
    while (! n - -)
        if (* ptr1 ++ != * ptr2 ++)
            return * ptr2 - * ptr1 ;
    return 0;
}

• hot: besonders oft aufgerufene Funktionen
  • höhere Optimierung auf Geschwindigkeit
  • größerer Code
  • eigener Speicherbereich für bessere Cachelokalität
• cold: besonders selten aufgerufene Funktionen
  • kleinerer Code
  • langsamer
  • eigener Speicherbereich für besseres Cacheverhalten des restlichen Programms

Layout von Datenstrukturen

• Größe der verwendeten Datentypen soll so groß wie nötig, so klein wie möglich sein
  • für {0,1,...,12800} wäre unsigned short besser als unsigned int
  • für {0.00,0.25,...,100.00} wäre float besser als double
• genaue Größe von int, short etc. ist implementation-defined, so dass die Verwendung von fixed-width Integern sinnvoll ist (z.B. uint8_t, int16_t etc.)

Layout von structs

struct PenguinBad { 	// alignment: 8 (char*)
    char type; 		// offset: 0
    char *name; 	// offset: 8
    uint8_t age; 	// offset: 16
} 			// size (mult of alignment): 24

struct PenguinBad { 	// alignment: 8 (char*)
    char type; 		// offset: 0
    uint8_t age; 	// offset: 1
    char *name; 	// offset: 8
} 			// size (mult of alignment): 16

struct PenguinBad { 	// alignment: 8 (char*)
    char type; 		// offset: 0
    char *name; 	// offset: 8
    uint8_t age; 	// offset: 16
} 			// size (mult of alignment): 24

struct PenguinBad { 	// alignment: 8 (char*)
    char type; 		// offset: 0
    uint8_t age; 	// offset: 1
    char *name; 	// offset: 8
} 			// size (mult of alignment): 16

• manuelles Umordnen sinnvoll, da es nicht automatisch vom Compiler gemacht werden kann
• häufiges Kopieren / Umwandeln von Daten soll möglichst vermieden werden

Pointer-Aliasing

• Pointer zeigen grundsätzlich nur auf Speicherobjekte eines bestimmten Typs
  • Pointer-Casts sind möglich, aber eine Dereferenzierung dieses casted Pointers allgemein undefined behavior (Ausnahme: char* / unsigned char*)
• ein Pointer, der auf denselben Speicherbereich wie ein anderer Pointer zeigt, heißt Alias
  • nicht jeder Pointer kann Alias für jeden anderen sein (unsigned int* kann Alias von int* sein, aber unsigned int* kann nicht Alias von double* sein)
  • nur gültige Aliase sollten auf gleichen Speicherbereich zeigen (Pointer, die nicht Aliase voneinander sind)
• mittels restrict
  • spezif., dass die übergegebenen Pointer auf unterschiedliche Speicherbereiche zeigen (bzw. man greift auf Speicherobjekte über genau einem der beiden Pointer zu)

void foo(unsigned* a, int* b){
    ...
}

void foo2(unsigned* restrict a, int* restrict b){
    ...
}

void foo(unsigned* a, int* b){
    ...
}

void foo2(unsigned* restrict a, int* restrict b){
    ...
}

Beispiele für Pointer-Aliasing

// arr und sum zeigen nicht auf gleichen speicher
// compiler kann das aber nicht wissen (char* kann alles aliasen)
void count_a(const char *arr, int *sum){
    while(*arr){
        *sum += *arr++ == 'a';
    }
}

// fixed
void count_a(const char* restrict arr, int *sum){
    while(*arr){
        *sum += *arr++ == 'a';
    }
}

// arr und sum zeigen nicht auf gleichen speicher
// compiler kann das aber nicht wissen (char* kann alles aliasen)
void count_a(const char *arr, int *sum){
    while(*arr){
        *sum += *arr++ == 'a';
    }
}

// fixed
void count_a(const char* restrict arr, int *sum){
    while(*arr){
        *sum += *arr++ == 'a';
    }
}

// arr und sum können keine gültigen aliase sein
// diese zeigen also nicht auf gleiche speicherbereiche
// optimierungen erst ab -o2 oder mit -fstrict-aliasing
void count_a_short(const short arr[4], int *sum){
    for(size_t i = 0; i < 4; i++){
        *sum += arr[i] == 'a';
    }
}
// optimierung:
// sum muss nicht bei jeder iteration in den speicher geschrieben werden

// arr und sum können keine gültigen aliase sein
// diese zeigen also nicht auf gleiche speicherbereiche
// optimierungen erst ab -o2 oder mit -fstrict-aliasing
void count_a_short(const short arr[4], int *sum){
    for(size_t i = 0; i < 4; i++){
        *sum += arr[i] == 'a';
    }
}
// optimierung:
// sum muss nicht bei jeder iteration in den speicher geschrieben werden

Vergleiche mit SIMD

; if(a[i] != b[i]) a[i] = 0;
mov ecx, dword ptr [rsi]
cmp dword ptr [rdi], ecx
je .Lskip
mov byte ptr [rdi] 0
.Lskip:
...

; if(a[i] != b[i]) a[i] = 0;
mov ecx, dword ptr [rsi]
cmp dword ptr [rdi], ecx
je .Lskip
mov byte ptr [rdi] 0
.Lskip:
...

• Probleme bei Vergleiche mit SIMD:
  • kein Flag-Register für jedes Vektorelement
  • Instruktion kann nur für alle Elemente übersprungen werden
• Vergleiche mit SIMD funktionieren anders
  • es werden keine Flags gesetzt, die dann mit Jcc überprüft werden
  • stattdessen muss man bereits beim Vergleich entscheiden, was man prüfen will (verschiedene Instruktionen für a == b, a > b etc.)
  • Ergebnis wird nicht in Flag-Register, sondern XMM-Register gespeichert
  • Ergebnis hat Form einer Bitmaske
    • falls Bedingung für ein Element erfüllt ist, wird jedes Bit des Elements auf 1 gesetzt
    • falls Bedingung für ein Element nicht erfüllt ist, wird jedes Bit des Elements auf 0 gesetzt

Vergleichsbefehle

• PCMPEQB xmm1, xmm2/m128 (Compare Packed Data for Equal)
  • vergleicht Bytes von xmm1 mit xmm2 / m128 auf Gleichheit
  • Ergebnis als Bitmaske in xmm1 (0xfff... wenn wahr, 0x000... wenn falsch)
  • PCMPEQW xmm1, xmm2/m128: 8 x 16-bit
  • PCMPEQD xmm1, xmm2/m128: 4 x 32-bit
  • PCMPEQQ xmm1, xmm2/m128: 2 x 64-bit
• PCMPGTB xmm1, xmm2/m128 (Compare Packed Signed Integers for Greater Than)
  • vergleicht, ob ein vorzeichenbehaftetes Element des ersten Vektors größer als das des zweiten ist
  • PCMPGTW xmm1, xmm2/m128: 8 x 16-bit
  • PCMPGTD xmm1, xmm2/m128: 4 x 32-bit
  • PCMPGTQ xmm1, xmm2/m128: 2 x 64-bit

Anwendung der Bitmaske

• generierte Bitmaske kann auf die Inputs der nächsten Instruktion anwenden, so dass diese nur dann ein Effekt hat, wenn die Bedingung erfüllt ist

; if (a[i] != b[i])
; a[i] = 0;
; xmm0 = a [i]
movdqa xmm0, xmmword ptr [rdi]

; xmm1 = b[i]
movdqa xmm1, xmmword ptr [rsi]
pcmpeqd xmm1, xmm0 		; create bit mask
pand xmm0, xmm1 		; set a[i] to 0 with logical AND
movdqa xmmword ptr [rdi] , xmm0 ; replace a[i] in memory

; if (a[i] != b[i])
; a[i] = 0;
; xmm0 = a [i]
movdqa xmm0, xmmword ptr [rdi]

; xmm1 = b[i]
movdqa xmm1, xmmword ptr [rsi]
pcmpeqd xmm1, xmm0 		; create bit mask
pand xmm0, xmm1 		; set a[i] to 0 with logical AND
movdqa xmmword ptr [rdi] , xmm0 ; replace a[i] in memory

SIMD mit General Purpose Registern

• bis jetzt: SIMD mit SSE und AVX
• SIMD geht auch mit General Purpose Registern
  • hier muss man manuell beachten, dass ein Element keinen Einfluss auf ein anderes hat
• Beispiel: Elemente eines uint8_t-Arrays durch 2 teilen
  • 8 Elemente in rax laden, Division durch 2 mit Bitshift (shr rax, 1)
  • höchste Bits auf 0 setzen mit Bitmaske (01111111 | 01111111 | ...) in r8, da das niedrigste Bit von einem Element ins nächste geschoben wird (and rax, r8)

mov rax, [rdi]
shr rax, 1
mov r8, 0x7F7F7F7F7F7F7F7F
and rax, r8

mov rax, [rdi]
shr rax, 1
mov r8, 0x7F7F7F7F7F7F7F7F
and rax, r8

Wann ist SIMD sinnvoll?

• große Datenmengen (Bildbearbeitung, Matrixoperationen)
• gleiche oder ähnliche Instruktionen auf Elementen (nicht zu viele konditionale Operationen auf den Elementen ausführen!)
• Daten müssen geschickt im Speicher liegen (z.B. Linked Lists schlechter vektorisierbar als Arrays)
• keine anderen Funktionen dürfen in der Schleife aufgeruft werden, außer dann, wenn die Funktion inline-bar ist und selbst vektorisierbar ist (z.B. a[i] = foo(i))
• auf loop carried dependencies muss geachtet werden (*z.B. `a[i] += a[i-1

SIMD mit AVX

• AVX-Register: 256-bit
  • Platz für 8 x 32-bit single precision oder 4 x 64-bit double precision floats
• Erweiterung der 16 xmm-Register: ymm0 bis ymm15
  • unteren 128 bit beinhalten die xmm-Register für Kompatibilität

Erweiterte SSE-Instruktionen in AVX

• Drei-Operanden-Format (OP dest, src1, src2)

  • a = b + c \to$\to$ mehr Flexibilität

• Präfix V

• VADDPS xmm/ymm, xmm/ymm, xmm/m128/ymm/m256: Vektoraddition von Gleitkommazahlen

  • bei 128-bit Register werden die oberen 128-bit des Zielregisters auf 0 gesetzt
  • bei ADDPS würde der Wert beibehalten

• VMOVSD xmm, xmm, xmm: merged 2 x 64-bit Gleitkommazahlen in ein xmm-Zielregister

Neue AVX-Instruktionen

• VBROADCASTSS xmm/ymm, xmm/m32
  • kopiert die Gleitkommazahl an den unteren 32-bit des Quelloperanden in alle 32-bit Blöcke des Zielregisters
  • ähnlich zu PSHUFD in SSE
• VPSLLVD xmm/ymm, xmm/ymm, xmm/m128/ymm/m256
  • Shift Logical Left von 32-bit Blöcken, vorne mit 0 aufgefüllt
• VPSRLVD xmm/ymm, xmm/ymm, xmm/m128/ymm/m256
  • Shift Logical Right von 32-bit Blöcken, vorne mit 0 aufgefüllt
• VPSRAVD xmm/ymm, xmm/ymm, xmm/m128/ymm/m256
  • Shift Arithmetic Right von 32-bit Blöcken, vorne mit Vorzeichenbit aufgefüllt

Alignment in AVX

• nicht mehr verpflichtend
  • gilt auch für die meisten SSE-Instruktionen, außer bei denen, wo das Alignment explizit gefordert wird (z.B. MOVAPD)
• Alignment trotzdem wegen höherer Performanz empfohlen
  • best practice: 16-Byte Alignment für 128-bit Daten, 32-Byte Alignment für 256-bit Daten

SSE und AVX - Adressierungsschemata

• was passiert, wenn man im Code häufig zwischen SSE und AVX wechselt?

  • sind die oberen 128-bit eines ymm-Registers nicht null, wird jede SSE-Instruktion zu einem Merge, wobei der obere Teil beibehalten muss, was teuer ist
  • Vermeidung: VZEROALL (nullt alle ymm-Register und markiert diese als ungenutzt) und VZEROUPPER (nullt die oberen 128-bit aller ymm-Register) sollten vor jedem SSE/AVX-Wechsel ausgeführt werden

• unterschiedliche Prozessorfrequenzen für verschiedene Instruktionsklassen

  • Non-AVX: reguläre und SSE-Instruktionen und einfache Integer Vektor-Operationen (CPU: normale Basis- und Turbofrequenz)
  • AVX2-heavy: AVX-Instruktionen (CPU: AVX2 Basis- und Turbofrequenz)

• Fazit: VEX-Instruktionen nicht mit nicht-VEX-Befehlen mischen (um Performanzverschlechterung zu vermeiden)

  • AVX Operationen sorgen dafür, dass CPU mit einer niedrigeren Frequenz operiert \to$\to$ Geschwindigkeit kann nur weniger als erwartet zunehmen

Zeitmessung

• mit Konsolenbefehl time cmd (cmd kann kompiliertes Programm oder Befehl sein), z.B. time ./matr oder time ls -a

real	0m.024s <- Abstand zwischen call und finish
user	0m.016s <- CPU-Zeit im User-Mode
sys 	0m.016s <- CPU-Zeit im Kernel-Mode

real	0m.024s <- Abstand zwischen call und finish
user	0m.016s <- CPU-Zeit im User-Mode
sys 	0m.016s <- CPU-Zeit im Kernel-Mode

• Nachteil: es wird alles gemessen (inkl. Wartezeit auf Eingabe) \to$\to$ keine selektive Messung möglich, time ungeeignet für Performancemessung

Zeitmessung im Code

• Idee: Messpunkt end - Messpunkt start = Dauer
• Messung der Dauer der Berechnung \to$\to$ I/O Funktionen sollten nie im Messbereich liegen
• zwischen den beiden Messungen soll mindestens eine Sekunde Abstand liegen \to$\to$ genauere Messung durch genügend Workload durch z.B. Schleifen
• mindestens Optimierungsstufe 2

Messen eines Zeitpunktes

• Genauigkeit der Messung abhängig von Genauigkeit der Zeitpunkte
• Linearität der Uhrzeit: Uhr darf nicht durch Zeitumstellungen oder Interrupts beeinflusst werden (z.B. bei 1 Sekunde, die in der Uhr vergeht, vergeht genau 1 Sekunde in der Realität)
• time.h liefert int clock_gettime(clockid_t clk_id, struct timespec *tp)
  • Rückgabewert: 0 falls erfolgreich, sonst -1
  • clk_id: bestimmt die Uhr, die verwendet wird; clockid_t CLOCK_MONOTONIC (basiert auf in der Realität vergehenden Zeit, durch NTP-Syncs und adjustTime() beeinflusst)
  • *tp: struct timespec{time_t tv_sec; long tv_nsec;}
    • tv_sec: aktuelle Zeit in Sekunden
    • tv_nsec: aktuelle Zeit in Nanosekunden
    • Umwandlung in Sekunden: double sec = tv_sec + 1e-9 * tv_nsec;

#include <time.h>
...
struct timespec start;
clock_gettime(CLOCK_MONOTONIC, &start) ;
for(int i = 0; i < iterations ; ++i)
    foo();
struct timespec end;
clock_gettime(CLOCK_MONOTONIC, &end);

double time = end.tv_sec - start.tv_sec + 1e-9 * (end.tv_nsec - start.tv_nsec);
double avg_time = time / iterations;

#include <time.h>
...
struct timespec start;
clock_gettime(CLOCK_MONOTONIC, &start) ;
for(int i = 0; i < iterations ; ++i)
    foo();
struct timespec end;
clock_gettime(CLOCK_MONOTONIC, &end);

double time = end.tv_sec - start.tv_sec + 1e-9 * (end.tv_nsec - start.tv_nsec);
double avg_time = time / iterations;

Umgebungsbedingungen

• Überprüfung auf Korrektheit der Berechnung
• Ergebnisse mit Varianz sind garantiert: Messung soll mindestens 3 mal wiederholt werden, dann soll der Durchschnitt genommen werden
• Abweichungen minimieren: exklusive Nutzung der Ressourcen (kein anderer Nutzer / anderes Programm darf Ressourcen beanspruchen)
• Messung auf echter Hardware ohne CPU-Features (e.g. Turbo, Hyperthreading)

Dokumentation

• Hintergrund: Reproduzierbarkeit der Ergebnisse
• Setup des Systems (genaue Bezeichnung des Prozessors und Frequenz, verfügbarer Speicher, Version des Betriebssystems)
• Kompiliervorgang (verwendeter Compiler, Version und Optionen)
• Testvorgang (wie oft, wie viel und mit welchen Eingaben wurde getestet)
• Aufbereitung der Ergebnisse in Diagramm (ohne logarithmische Skalierung)

Zeitmessung - Zusammenfassung

• Zeitmessung mit CLOCK_MONOTONIC
• Vermeidung unnötiger Operationen im Messbereich
• mindestens eine Sekunde Abstand zwischen Messungen
• mindestens Optimierungsstufe 2
• mindestens drei Wiederholungen der Messung
• Bereitstellung maximaler Ressourcen
• möglichst genaue Dokumentation

Profiling mit perf

• profiling: Analyse der Laufzeit (+ Geschwindigkeit) eines Programms, um ineffiziente Bereiche aufzudecken

  • es lohnt sich, dort zu optimieren, wo ein Großteil der Rechenarbeit durchgeführt wird (e.g. dort, wo 50% der Laufzeit verwendet wird, kann ein 2x-Speedup gewonnen werden)
  • auch Speicherzugriffe kann mit profiling analysiert werden

• Tracing Profiler: fügen Instruktionen zum Programmcode hinzu (entweder im Source Code, in ASM oder zur Laufzeit)

  • +: präziser, bei jedem Funktionswechsel wird Zeit gemessen
  • -: Ausführung braucht länger

• Sampling Profiler (perf): Programmcode wird nicht verändert

  • stattdessen: Profiler greift in regelmäßigen Abständen in Programmablauf ein und protokolliert stichprobenartig die Ereignisse seit der letzten Stichprobe (e.g. aktuelle Adresse)
  • +: schnellere Ausführung des Programms
  • -: ungenauere Analyse (e.g. fehlende Protokollierung eines Funktionsaufrufs)

• time ./prog: Messung der Zeit

• perf record ./prog: sammelt Daten und schreibt sie in perf.data

  • standard: jeder Thread wird protokolliert
    • kann aber per Prozess oder systemweit gemessen werden

• perf report: zeigt protokollierte Daten an

  • 1. Spalte: wie häufig befand sich das Programm in einer bestimmten Methode
  • 2. Spalte: Prozess (unterschiedliche Einträge nur dann, wenn perf systemweit aufgerufen wird)
  • 3. Spalte: Name des zugehörigen ELF-Images
  • 4. Spalte: [Privilege] (k - Kernel, . - Nutzermodus) + Name des Symbols / der Methode

• perf list: zeigt Events an, die protokolliert werden können

  • z.B. perf record -e cache-misses ./prog: zeigt in Annotate x auch die Anzahl an Cache-Misses an

Summary by Flavius Schmidt, ge83pux, 2023.
https://home.in.tum.de/~scfl
